大电流起弧试验仪

大电流起弧试验仪概述：

1、大电流起弧试验仪在电工电子设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零部件，可能会因靠近或接触电弧而起燃，引发电气火灾，危及设备可靠运行和人身安全。
2、大电流起弧试验仪是IEC 60950-1：2001、BS EN 60950-1：2001、BS 7002：2001、GB 4943-2001《信息技术设备的安全》和UL746A、IEC60947.1:1999、GB/T14048.1-2000、IEC730.1:1993、GB14536.1-1998等标准规定的模拟安全试验项目。
3、大电流起弧试验仪 是采用规定尺寸和不同材质(静电极-铜和动电极-不锈钢)的双电极，在特定电流(33A)和功率因数(COSφ0.5)下，按一定的引弧速度(254mm/s)和重复频率(40次/min)，在试品表面反复引弧至200次，以试品在规定引弧次数下是否引燃来对该试品耐大电流电弧引燃性能进行评定。

性能参数：
 1、电极材料：铜(静电极)，不锈钢(动电极)；
 2、电极尺寸：ф3.2mm～ф3.5mm 30°凿端(静电极)，ф3.0mm 60°锥端(动电极)；
 3、电极夹角：与水平面呈45°；
 4、试验电压：220V；
 5、引弧电流：33±5%A(可调节)；
 6、引弧功率因数：COSφ0.5±0(可调节)；
 7、引弧速度：254mm/s±25mm/s；
 8、引弧频率：40次/min(可调节)；
 9、引弧次数：200次(1～9999次，数显，可预置)；
 10、试品尺寸：130mm×13mm×(2～12)mm；
 11、试验电源：220V 10kVA 50Hz。

 大电流起弧试验仪功能特点

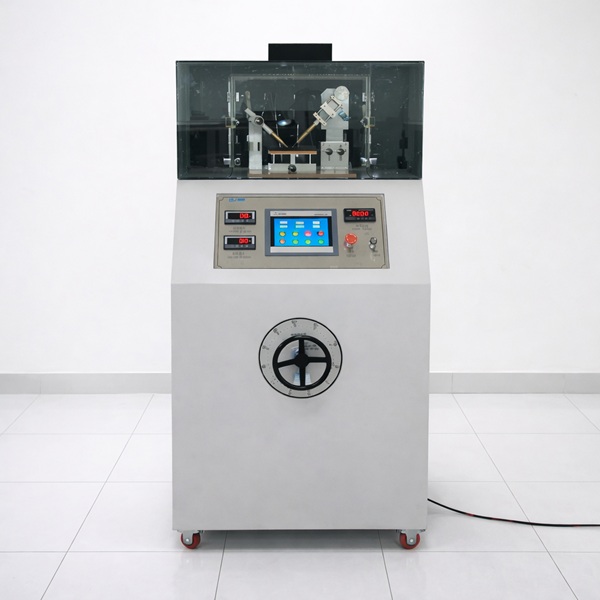

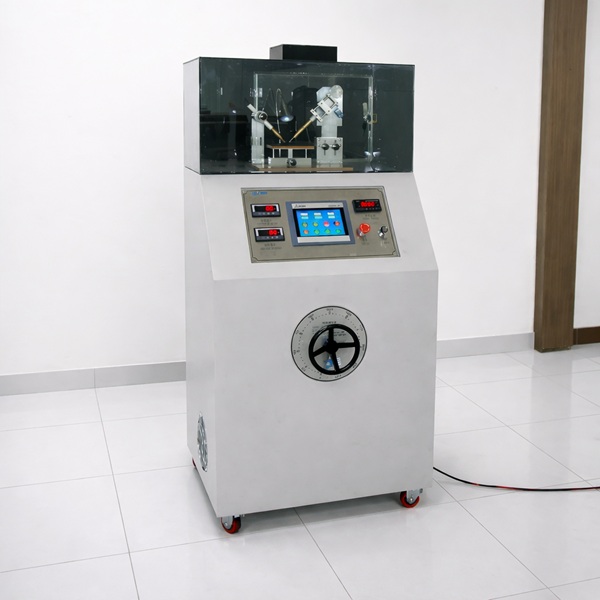

 1、仪器由仪器箱和阻抗箱组成，仪器箱为台式，试验区和控制区上下配置，阻抗箱与仪器箱分置，排风管(自备)由箱顶引出，紧凑美观。
 2、仪器箱体采用进口新型耐蚀材料，前配进口合金框茶色玻璃门和进口上翻带阻尼双支撑开门机构，后配带锁全开后门，装不锈钢长铰链，开启灵活维修方便。箱底脚可滚动。试验区具有暗黑背景，另附护目镜片。
 3、试验区屏蔽，配照明排气装置，排气与开门连锁，可按需排气或开门自动排气，确保操作安全和人身健康。
 4、动电极由电机驱动，配进口传动件，自动点弧和快速引弧，点弧灵活准确，不需另配气源，试验噪声低。
 5、静电极轴向伸出长度和侧向尺寸可调节。
 6、试品台高度可微调，试品夹装快速方便，电极可快速更换。
 7、试验电流和试验电压数显指示。
 8、电极引弧速度恒定且符合标准，引弧过程灯光指示，引弧行程和引弧频率可调节，以适应不同试品厚度。
 9、面板控制集中，简化操作，配钥匙复位急停钮，便于管理。
 10、试品夹装后，由面板一键操作自动完成引弧上移、引弧计数、等待暂停、下移点弧等全部试验程序，引弧计数到预置值声光提示并自动停试，保留引弧次数显示供记录，避免试验中途开门毒气外泄，确保操作人员健康。
