产品型号：LSK-CD200
LSK-CD200 是面向研发、质检、认证及生产测试场景设计的双功能电气安全测试仪，将残余电压测试与电容放电测试集成于同一平台。设备采用7英寸工业触摸屏，可完成测试模式选择、参数设置、实时测量、衰减曲线显示、PASS/FAIL判定、历史记录及系统诊断等操作。前面板配置 L/N/PE 安全测试端子及独立残余电压测试插座，后面板提供测试电源、USB、RS485 与保护接地接口，并预留 LAN 网络扩展。
LSK-CD200
双功能残余电压 / 电容放电测试仪
Dual-Function Residual Voltage & Capacitor Discharge Test System
双测试模式 残余电压 + 电容放电 | 7英寸触控HMI 1024×600横屏 | 工业通讯扩展 USB-B / RS485 |
LSK-CD200 是面向研发、质检、认证及生产测试场景设计的双功能电气安全测试仪，将残余电压测试与电容放电测试集成于同一平台。设备采用7英寸工业触摸屏，可完成测试模式选择、参数设置、实时测量、衰减曲线显示、PASS/FAIL判定、历史记录及系统诊断等操作。前面板配置 L/N/PE 安全测试端子及独立残余电压测试插座，后面板提供测试电源、USB、RS485 与保护接地接口，并预留 LAN 网络扩展。
7英寸横屏工业HMI界面：功能主页、残余电压、电容放电、历史记录、参数设置和系统设置。
项目 | 参数/说明 |
产品型号 | LSK-CD200 |
产品类型 | 双功能残余电压 / 电容放电测试仪 |
测试功能 | 残余电压测试；电容放电测试 |
残余电压测试线路 | L-N / L-PE / N-PE |
人机界面 | 7.0英寸工业触摸屏，横向显示 |
HMI 型号 | LSK99875 |
显示分辨率 | 1024 × 600 |
残余电压安全阈值 | 界面默认 30.0 V，可设置 |
残余电压测试时间 | 界面默认 10.0 s，可设置 |
电容放电时间上限 | 界面默认 5.0 s，可设置 |
采样间隔 | 界面默认 20 ms，可设置；最终采样性能以整机标定为准 |
测试结果 | PASS / FAIL 自动判定显示；RUN / PASS / FAIL 前面板状态灯 |
曲线显示 | 残余电压衰减曲线；电容放电曲线；阈值线 |
历史记录字段 | 记录编号、日期时间、测试项目、线路、初始电压、终止电压、时间、结果等 |
参数管理 | 阈值、测试时间、默认线路、自动保存、失败重测、通讯参数等 |
供电电源 | AC 100-240 V，50/60 Hz |
整机最大功率 | 60 W（当前铭牌设计值） |
测试电源输出 | AC OUTPUT，10 A Max |
测试端子 | 4 mm 安全香蕉座：L 红 / N 黑 / PE 绿 |
残余电压测试插座 | 前面板独立测试插座，仅用于残余电压测试 |
通讯接口 | USB-B；RS485（A/B/GND）；LAN 预留 |
保护接地 | 独立 PE 接地端，M6 保护接地结构 |
机箱形式 | 4U 桌面式 / 19英寸机架式仪器机箱 |
前面板尺寸 | 439.6 × 177 × 2.0 mm |
机箱深度 | 360 mm（不含突出部件） |
整机宽度 | 约 482.6 mm（含挂耳，19英寸标准） |
面板材料 | 2.0 mm 铝板 |
外观颜色 | 黑色标准版；灰白/白色外观可选 |
使用环境 | 室内实验室、质检及生产测试环境；避免凝露、粉尘及强电磁干扰 |
说明：电压测量最终量程、准确度、重复性及判定算法以整机标定、验证报告及订单技术协议为准；本资料不虚构尚未冻结的计量指标。
模块 | 功能说明 |
功能主页 | 残余电压测试 / 电容放电测试双模式入口，测试记录统一管理 |
残余电压页面 | 实时电压、测试时间、线路、PASS/FAIL、衰减曲线、测试状态 |
电容放电页面 | 初始/当前电压、放电时间、采样点数、衰减曲线、PASS/FAIL |
历史记录 | 支持按项目、结果、日期和关键字筛选；记录详情和分页管理 |
参数设置 | 安全阈值、测试时间、放电时间、采样间隔、通讯地址、波特率等 |
系统设置与诊断 | 日期时间、屏幕与触摸、通讯诊断、数据存储、设备自检、版本信息 |

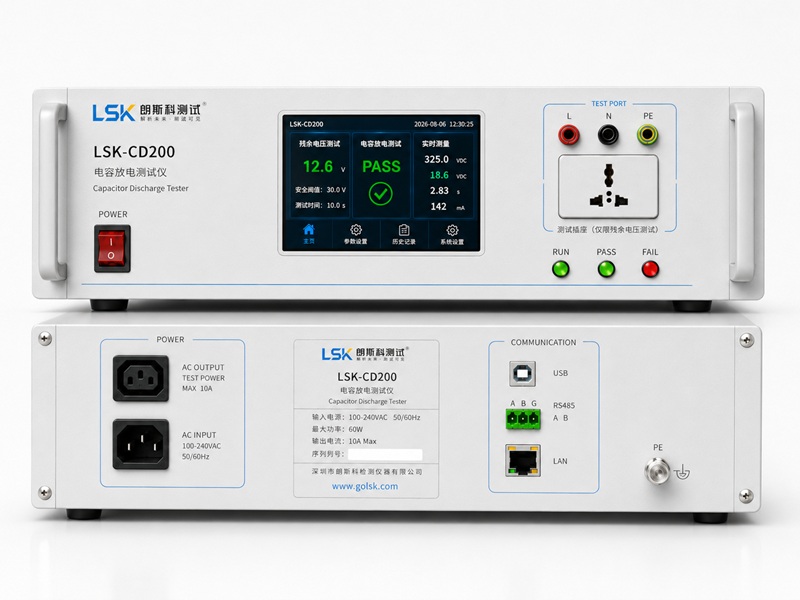

· 前面板：LSK 标识、LSK-CD200 型号、POWER 开关、7英寸触摸屏、L/N/PE 测试端子、独立残余电压测试插座及 RUN/PASS/FAIL 指示灯。
· 后面板：AC INPUT、AC OUTPUT、USB-B、RS485、LAN 预留及独立 PE 保护接地端。

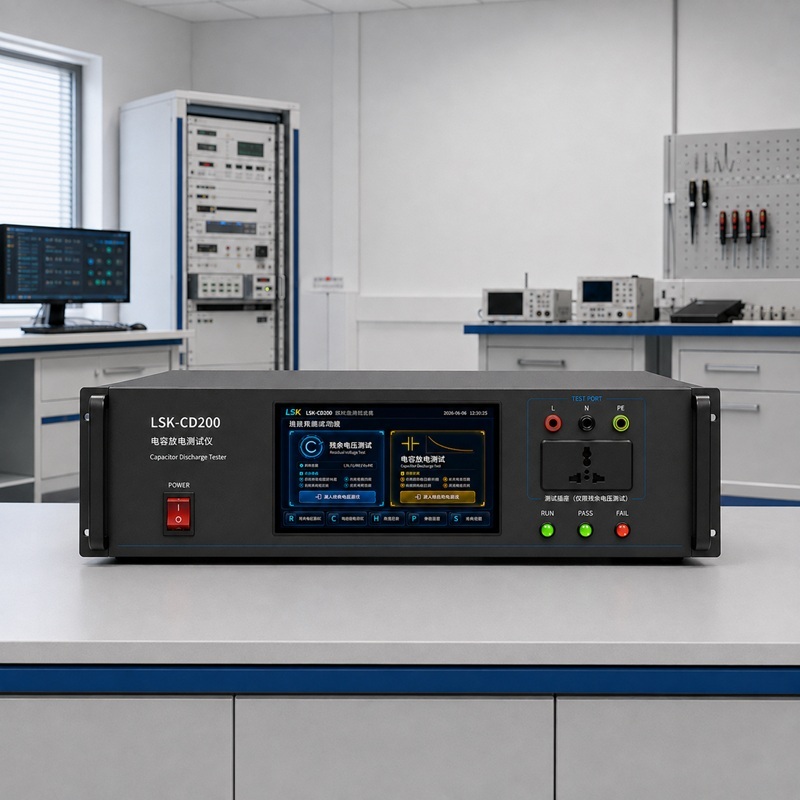

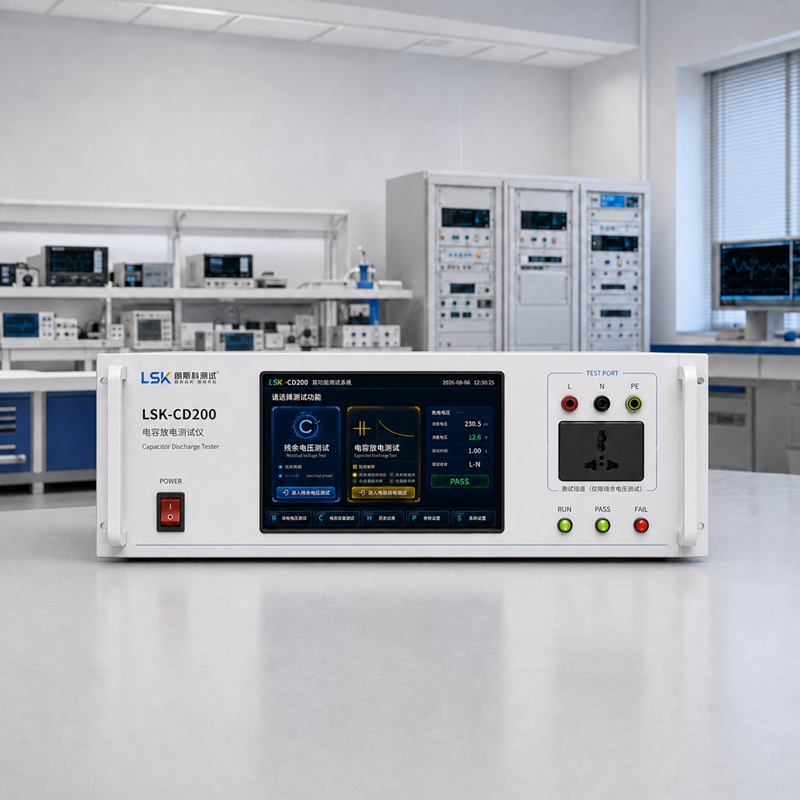

· 机箱采用 4U 19 英寸仪器结构，适合台式实验室使用，也可安装于标准机柜。
· 强电、测量、控制和通讯区域按模块化思路分区，便于维护和后续功能扩展。
· 残余电压测试插座仅用于残余电压测试，不用于电容放电、高压或其他未经验证的测试。
· L/N/PE 接线应与屏幕提示一致，测试前确认保护接地可靠。
· 设备重新上电后应处于安全待机状态，不自动恢复危险输出。
· 测试过程如出现采样异常、通讯异常、继电器状态不一致或其他故障，应立即安全中止。
· 校准、继电器测试及工程参数应由授权人员操作。
电容放电性能测试仪、电容放电测试仪、残余电压测试仪、电压衰减测试仪、放电时间测试仪。用于电子电气产品断电后的残余电压、放电时间及电压衰减过程测试。
设备同时支持残余电压与电容放电测试。具体测试线路、测量时刻、安全阈值及判定条件应依据被测产品实际适用的安全标准或技术规范设置，不将单一阈值作为所有产品的通用要求。
设备支持L-N、L-PE、N-PE线路选择，并记录初始电压、当前电压、测试时间和衰减曲线；电容放电模式可设置采样间隔、放电时间上限并自动给出PASS/FAIL结果。
系统由测量回路、继电器切换、7英寸HMI、数据采集、历史记录和通讯接口组成。技术说明可查看残余电压测试中的放电时间与电压衰减说明。
