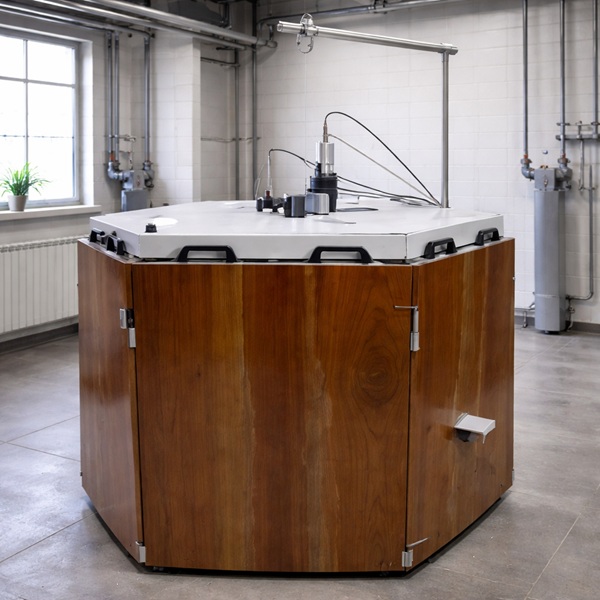

砂轮护罩强度试验装置

适用于GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan  **部分：砂轮机、抛光机和盘式砂光机的专用要求》第20章规定的角向磨光机、直向砂轮机护罩强度试验的专用检测设备，其技术指标符合GB 3883.3相关要求。

 1 适用标准及标准要求

1.1适用标准

GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan   **部分：砂轮机、抛光机和盘式砂光机的专用要求》

1.2 标准相关条款要求

GB 3883.3 中对砂轮护罩强度试验要求详见第20章。

第20章 机械强度

20.101 所有制造商推荐的护罩应有足够的机械强度，以防止一旦砂轮爆裂时砂轮碎片飞向操作者。

通过提交3个推荐护罩的试样进行20.101.1到20.101.4试验来检验。按制造商意见，试验可用3个护罩进行，但可以少于3个砂轮机。试验后，工具应满足20.101.5的符合性要求。

20.101.1 护罩按说明书要求牢固地安装到砂轮机上。如果护罩是可调节的，则它应尽可能位于过砂轮中心线或对称线，逆砂轮旋转方向转过30°(±10°)的位置上遮住砂轮，或当调节范围小于30°时达到*大设定位置(见图106a和图106b)。

应按照说明书要求，将直径等于砂轮机额定能力的、由制造商推荐的*大厚度砂轮，安装到主轴上。

砂轮机应以额定电压空载运行至少5min。测量和纪录砂轮速度。

20.101.2  20.101.1规定的砂轮应切成四等分的槽口。对27、28、和41型砂轮，切槽是由外缘朝中心径向进行的(见图107)。对6、和11型砂轮，切割始于作业面朝向安装端(见图108)。

每个槽口宽度不大于2.5mm。槽口的加深应要求砂轮在速度等于或大于20.101.1建立的速度或砂轮机额定转速的90%(取其大者)时产生的离心力下解体。按照说明书要求将开槽的砂轮安装到主轴上。

注：表102给出了标准砂轮尺寸的典型预割长度范围：

表102 标准砂轮直径的典型预割长度范围
