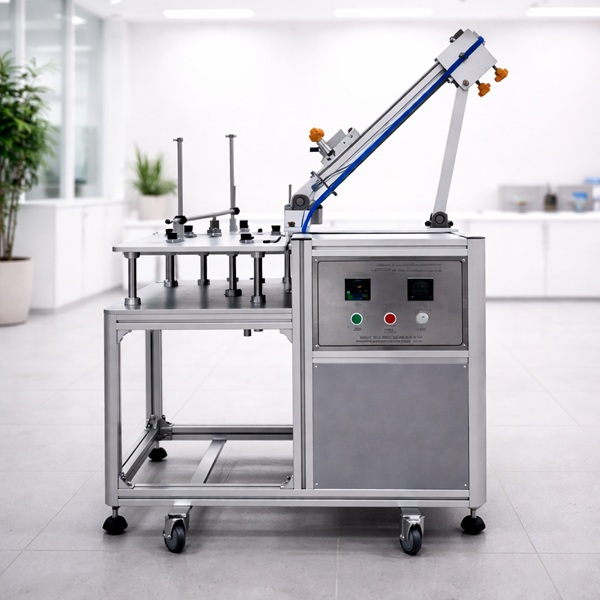

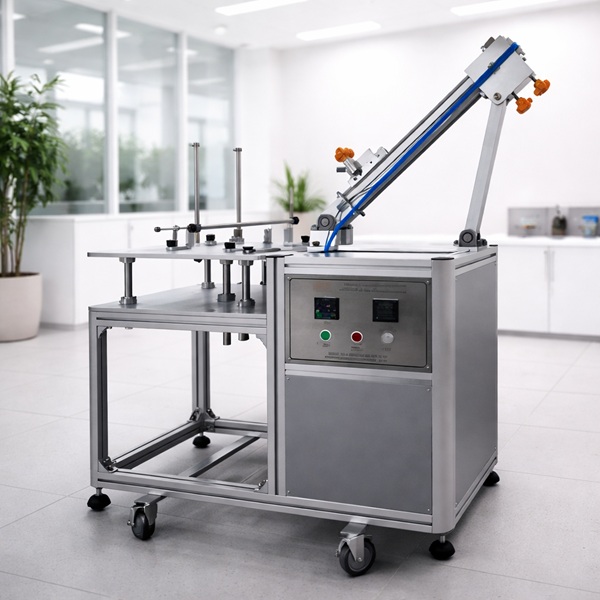

收线器疲劳试验机

常用名称包括收线器疲劳试验机、自动卷线器耐久试验机、卷线器寿命试验机、自动收线器测试设备、卷线器反复收放试验机。主要用于吸尘器及其他带自动卷线机构的家用电器，对电源软线反复拉出和自动回卷过程进行寿命与耐久性验证。

现行GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分：通用要求》等同采用IEC 60335-1:2016，并已代替GB 4706.1-2005。自动卷线器试验对应22.16条款。具体测试时还应结合被测电器的专用标准、卷线器结构及项目技术要求确定试验条件。

试验通过重复模拟电源软线从卷线器中拉出并自动卷回的实际使用过程，考核软线护套磨损、导体断股及卷线器接触部位的耐久性能。按GB/T 4706.1-2024和IEC 60335-1相关方法，试验需根据软线长度确定初始拉出位置，再进行规定长度的反复拉出与回卷；软线离开器具处的试验方向通常按约60°设置。标准试验循环为6000次，试验速率约30次/min；若卷线器自身允许的最高回卷速度低于该速率，则按其结构允许的最高速率进行。

设备可根据卷线器尺寸、软线长度、拉出方向和循环速度配置试样固定机构、拉线执行机构、角度调节结构、循环计数及控制系统。选型时建议提供被测整机或卷线器结构尺寸、电源线长度、目标标准版本和测试节拍。相关设备可查看自动卷线器耐久测试仪和卷线器耐磨试验机。
