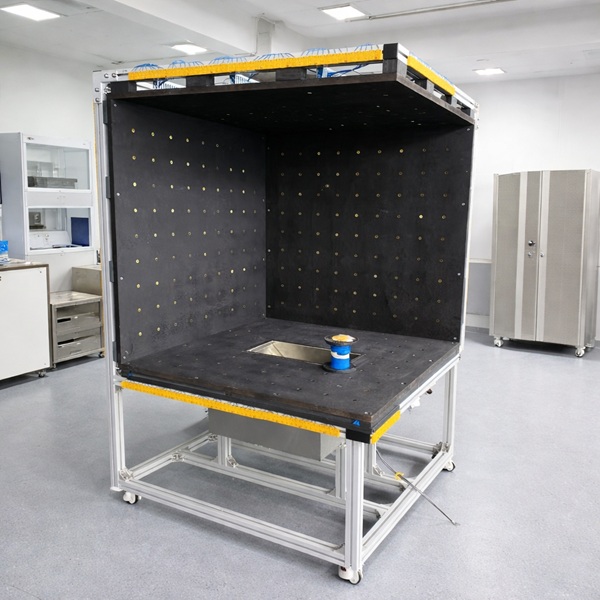

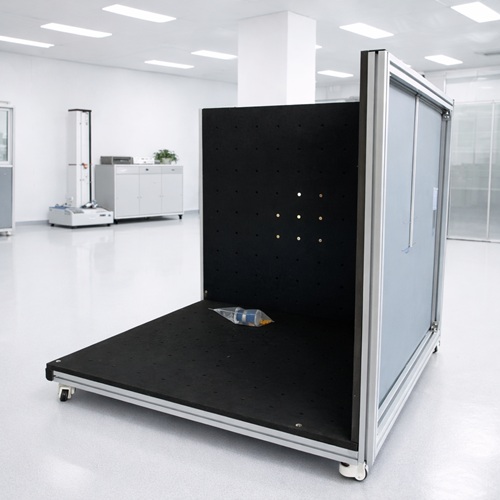

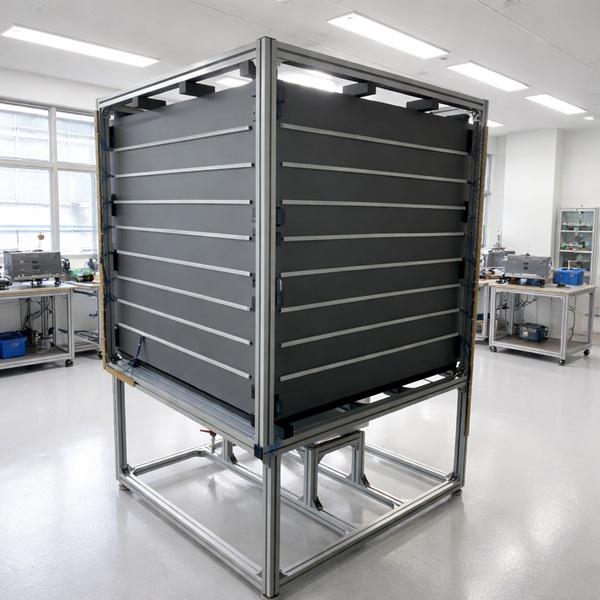

温升测试角

1  货物名称：测试角

2  主要用途：温升测试

3  工件条件: AC 220V～50Hz

4  技术指标：

4.1    测试角尺寸：1500x1500x1800mm；(根据客户要求订制）

4.2    热电偶：直径小于 0.3mm 的热电偶

4.3    热电偶布置：全部引出在一个接线排上

4.4    测温铜片：直径 15mm，厚度 1mm 黄铜片；

4.5    测温点数:64 个点

4.6    测试角测温点数：布点方式 100*100mm 布满

4.7    胶合板：厚度约 20mm 胶合板，正面涂无光黑漆，背面贴灰色胶片板

4.8    顶板中间带有挂钩，承重 3 公斤以内

5  基本配置：

5.1 测试角一台。

5.2 备用铜片。

6  安装连接：

开箱后将带插头热电偶线插头接到测温接口处，将带插头热电偶线尾端经过接到测温仪后板的端子上。

7  操作方法：

1.  将试验样品按要求放到测试角上并通上电源；

2.  热电偶经过线槽引到侧板的测温仪后板的端子上；

3.  测量当前测量面的各点温度。
