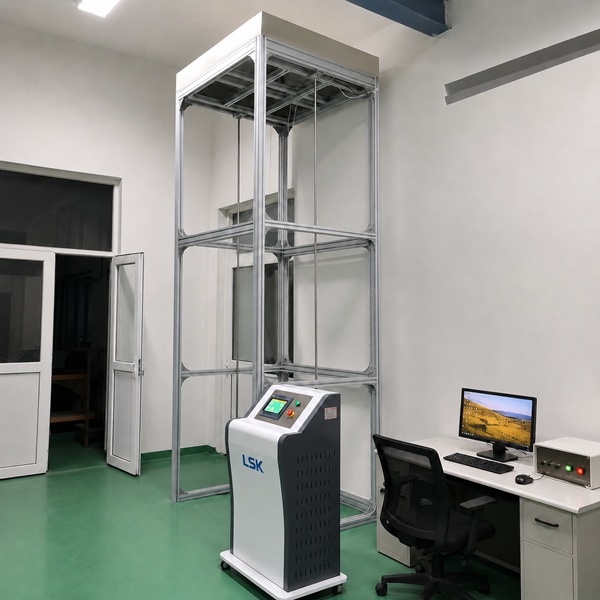

运动场地地面冲击衰减试验装置

运动场地地面冲击衰减试验装置

符合标准

GB/T30228运动场地地面冲击衰减性能测试仪用于模拟并检测摔倒后地面对头部的冲击性能，能够准确的对运动场地头部冲击HIC量值进行测量

2.1运动场地 playground

为开展健身、训练和竞赛等体育运动而设置的场地。

2.2运动场地地面 playgroundsurfacing

用于铺在运动场地表面的一种人工或天然材料,也称为运动场地面层。

2.3冲击衰减 impactattenuation

运动场地地面通过局部形变或位移减少峰值冲击力或峰值加速度的特性。

2.4临界跌落高度 criticalfallheight;CFH

在规定的试验条件下,运动场地地面满足冲击衰减性能的最大跌落高度。

2.5头部损伤评价值 headinjurycriterion(HIC)value

在规定的试验条件下,推断由跌落冲击过程中引起的人体头部伤害程度的特征值。

2.6最大加速度 maximumacceleration

Gmax

模拟头冲击加速度的最大值,以重力加速度g 的倍数表示。

模拟头,符合下列要求: ———使用材料牌号为6061,热处理方式为 T6的铝合金,加工成直径为160mm±5 mm,质量为 4.6kg±0.05kg的半球; ———三维加速度传感器应安装在模拟头的重心上; 3 GB30228—2013 ———一维加速度传感器安装时其轴线应与模拟头轴线重合,其偏差应小于5°; ———模拟头与加速度传感器应紧密结合且无间隙,不受震动和冲击的影响。 5.1.2.2.3 当使用一维加速度传感器时,应有一个导轨引导模拟头垂直下落。 5.1.2.2.4 冲击测量系统,包括加速度测量系统、记录装置和头部损伤评价值(HIC)计算程序。 ———加速度测量系统:测量频率范围在0.3Hz~1000Hz,振幅误差应小于5%; ———记录装置,采样频率不小于10kHz; ———按式(1)计算 HIC值。 5.1.2.2.5 高度测量设备,精度为1mm。 5.1.2.2.6 释放系统,不产生使模拟头旋转的力矩或任何形式的力的装置。

2.7松散颗粒材料 looseparticulatematerial

小的、独立分开的、可以移动的材料,如:砂子、砂砾、木片、碎橡胶等。

2.8点弹性运动场地地面 point-elasticsportssurface

在受到点作用力的情况下,受力点或非常靠近受力点位置发生形变的面层,如:塑胶场地。

2.9面弹性运动场地面层 area-elasticsportssurface

在受到点作用力的情况下,受力点周围较大区域发生形变的面层,如:运动木地板场地。

4.1.1 当运动场设施的跌落高度大于600mm 时,在整个碰撞区域应安装具有冲击衰减性的运动场地

地面,其临界跌落高度应大于设施的跌落高度。

4.1.2 运动场地地面的冲击衰减性能的指标应符合最大加速度(Gmax)不大于200g 和头部损伤评价值

(HIC)不大于1000。

主要技术参数：

1、模拟头：

1）重量：质量为4.6Kg±0.05Kg，半球形；

2）直径：￠160mm±5mm；

3）材质：6061-T6铝合金；

2、测量带宽：100KHz；

3、加速度传感器量程：0～500g，±5g；

4、测量频率范围：0.3Hz～1000HZ；振幅误差：＜5%。

5、自由落体冲击高度：不低于3m，精度1mm；

6、释放系统：电磁铁释放（不产生使模拟头旋转的力矩或任何形式的力） ；

7、功能：测量头部伤害判据HIC，测量最大加速度Gmax，测量显示头状落体着地时减速度变化曲线a(t)。
