人造草坪耐磨损试验机

 1、设备概述：

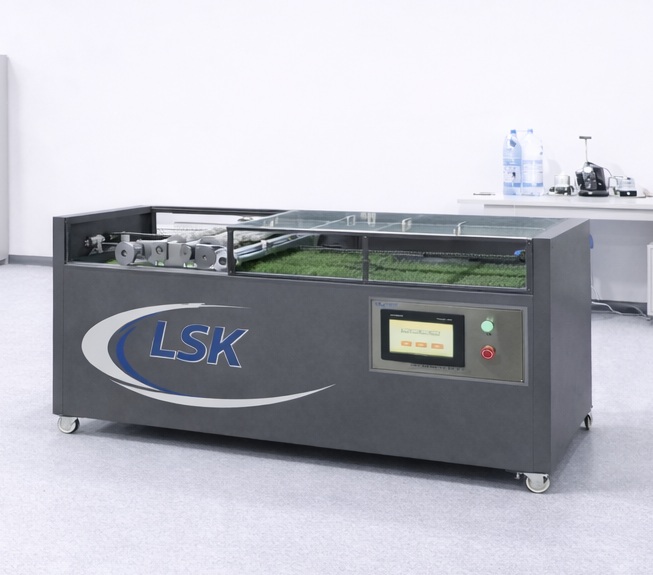

人造草坪耐磨损试验机通过LSK-YD05测试设备上的钉辊在人造草坪样品上来回碾压，模拟正常使用时，运动员穿着带钉运动鞋在草坪上运动，达到一定的时间周期后，检验、评价草坪的磨损情况。

耐磨性能良好的人造草坪更耐用，使用寿命更长久。本试验机结合国外先进同类设备优点并自主创新，采用横纵两维方向上的两个独立运动系统更合理地模拟人造草坪实

际使用时的磨损情况，并且结构紧凑，噪音小，操作简单，便捷美观。

2、符合标准：

2.1、满足FIFA09，BS & EN13672：2004，BS & EN15306，GB/T 20394-2006等相关测试标准要求。

2.2、国际足联——FIFA Quality Concept for Football Turf, 2006.8.  人造草丝产品耐久性测试要求（及设备），如下：

耐久性测试——抗磨损性。

抗磨损性：草皮用人工方法磨损（模拟磨损5年的情况），并测试以下内容：震动吸收、垂直变形、球垂直反弹以及旋转阻力（如表1）。

表1 抗磨损性测试内容

3、设备特点：

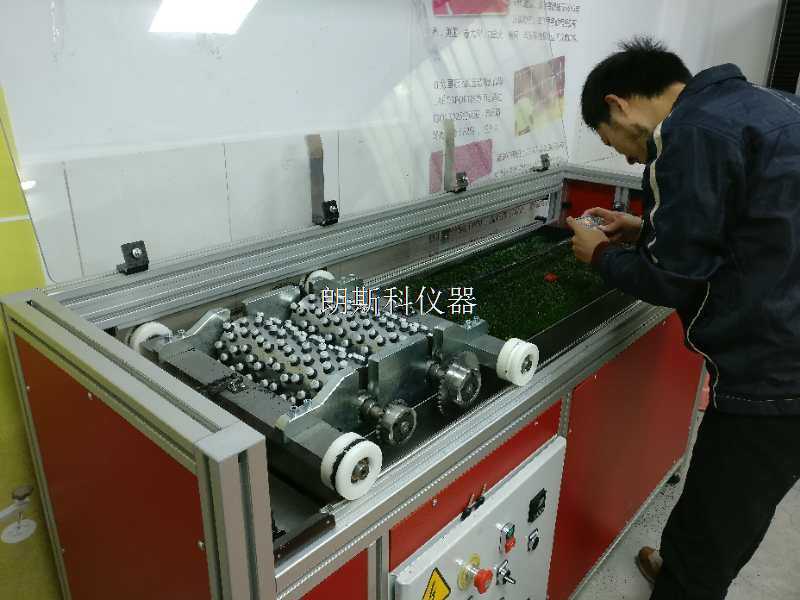

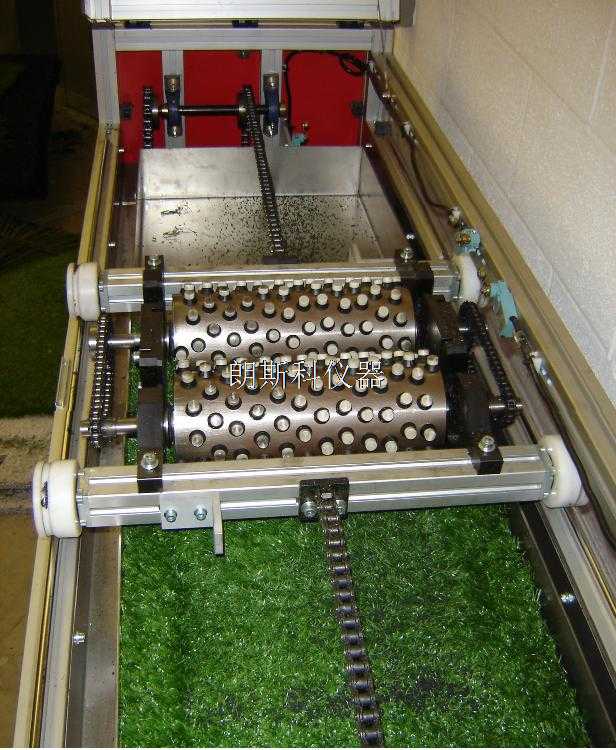

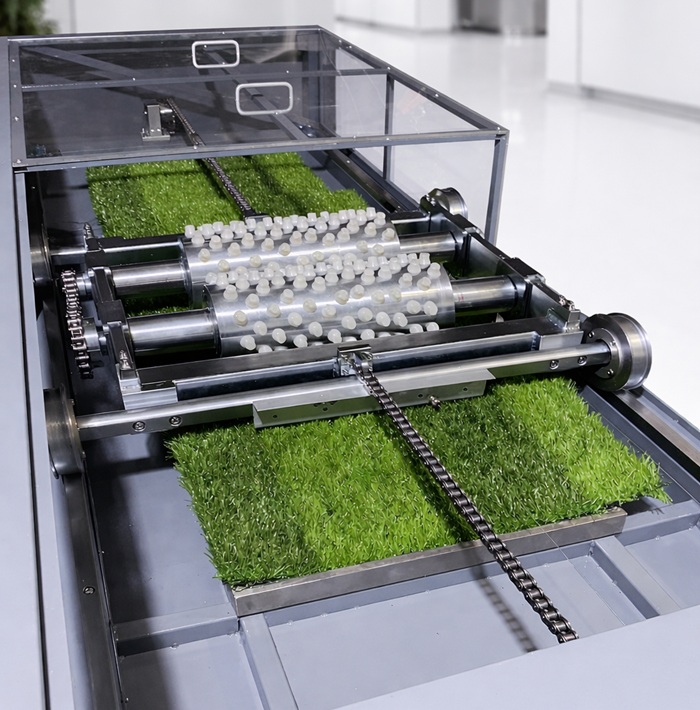

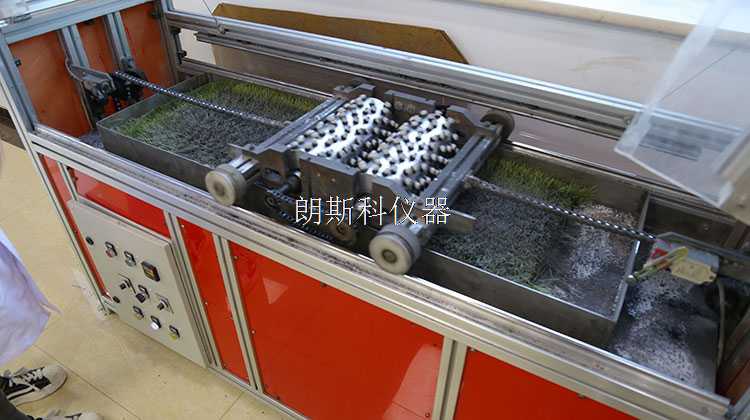

3.1、特别设计的自带鞋钉柱状磨损辊筒在测试过程中容易调整，调节器可控制辊筒向左或向右，以配合有关测试的人造草皮。测试完成后，可升高滚轮，方便更换样品。

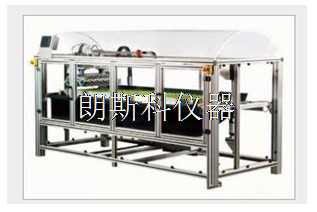

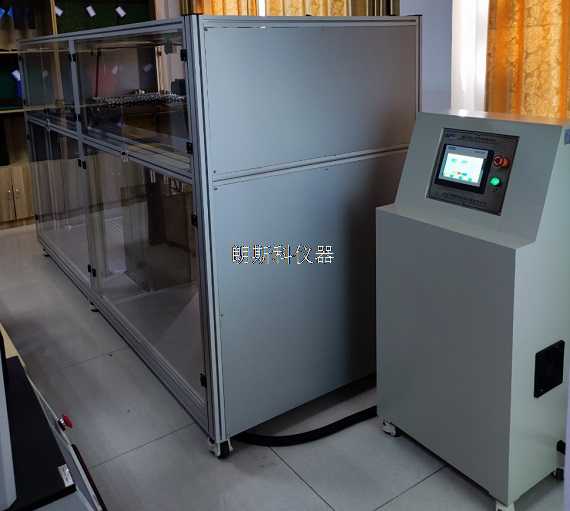

3.2、人造草坪耐磨损试验机整体采用透明的、密封外壳框架式结构，仪器造型美观大方、隔音效果强，试验过程安全性稳定性高。仪器试验过程中产生的仪器外部配有铝合金框架+有机玻璃

保护罩，测试时必须关闭全部安全保护门，在测试过程中，如打开安全门，机械机构将自动全部暂停，以确保测试人员的生命安全。
 3.3、整机采用智能化控制，在控制面可设定板是草坪测试的全部操作。只要在控制台输入所需要的参数，之后机器将自动循环测试。在测试过程中可随时暂停测试，

打开安全门，观察样品的损耗度。
 3.4、本试验机能够进行两种模拟测试:随机加力磨损测试和横向运动磨损测试.这些相关标准指定的磨损测试方式可以避免产生测试实验的规律性.

4、设备架构：

4.1、设备整体采用电泳铝合金框架结构，所有零部件表面均做过镀铬或阳极防锈、防腐蚀处理，美观耐用。

4.2、测试辊筒的加载采用伺服电机加滚珠丝杠传动，准确控制位移和时间，高度测试配有高精度压力和位移传感器，精准测量，并带有升降机构，方便试样的安装和取样。

4.3、整机采用PLC控制，微机操作，简单方便。

4.4、人造草坪耐磨损试验机系统结构：

1）横向运动系统，系统中包含两个滚轴，直线导轨，链轮链条，齿轮齿条，电机，行程开关，变频调速器，计数器；

2）纵向运动系统，系统中包含托盘，直线导轨，电机，变频调速器。

5、主要技术参数：

5.1.控制方式：德国西门子PLC和触摸屏操作；

5.2.显示方式：7吋真彩液晶屏显示，型号：SMART700；

5.3.工作方式：手动、自动可选择；

5.4.数据输出：标配RS232接口，打印输出；

5.5.施力装置：伺服电机驱动；主马达（1 台）： 松下；高度测试马达（1 台）：松下；载入升降马达（1 台）：三相交流电机；

5.6.测试精度：力F±0.5%，尺寸D±0.2mm,位置P±2mm；

5.7. 辊筒要求：2×0.5米,双辊筒；特别设计的自带鞋钉柱状磨损辊筒；

5.8.试验次数：标准要求内任意可设定；

5.9.试验速度：标准要求内任意可设定；

5.10.试验行程：0.1～1.8m可预置；

5.10.设备电源：AC220V 50Hz；

5.11.设备功率：约3KW。

6、主要配置列表：

6.1西门子PLC可程序设计控制器一套，型号： S7-330T，A/D 转换器，七吋真彩触摸屏1套，型号：SMART700。

6.2变频调速器：日本松下。

6.3 功率为1KW松下伺服电机1个。

6.4 高精度可调速电机2部。

6.5 美国世荃压力传感器1条。

6.6 德国AMT位移传感器1条。

6.7 钢制喷涂龙门架，龙门横梁（铸造件）材质：铸铁HT250，热处理：退火，加工方法：磨削。

6.8 行程测试开关：韩国奥通尼克斯1套。

6.9 计数器：韩国奥通尼克斯4个。

6.11 辊筒系统1套，辊筒材质：高强度PP 塑或者POM 塑料。

6.12 上下升降系统1套。

6.13 导轨：主导轨（1付/两条），进口品牌直线导轨。

6.15测试软件一套。
