GB16410燃气灶热效率试验标准锅

GB16410燃气灶热效率试验标准锅

一、概述：

朗斯科的燃气灶热效率试验标准锅是根据GB16410-2013、GB30720-2014附录C有关标准要求制作。

二、主要技术参数：

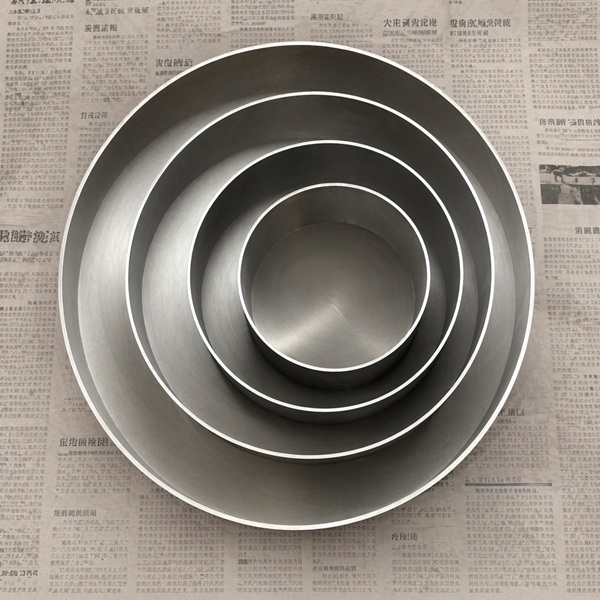

2.1、锅体：

a：锅的几何尺寸和各项参数参照EN30-1-1：2008+A1：2010表C.1，铝质（比重2700 kg/m³）。

b：试验用锅采用：无光黑底锅，色度值满足（推荐）：L≤50，a≤±10，b≤±10。测试条件：采用SCI（包含镜面反射光）方式，标准观察角为10º，使用D65标准光源。

2.2、锅盖：

a：材料铝质（比重2 700 kg/m³），使用拧紧接头来固定水银温度计，通孔范围3.0 mm -7.0 mm。

b：φA为锅内径，公差。

2.3、搅拌器：

a：D为铝锅直径；H为铝锅高度。

b：零件材料：搅拌盘用1mm铝板制作，拉手用φ4铝管。

2.4、烟气取样器：采用Φ12×1紫铜管，直径及孔径见下附图。

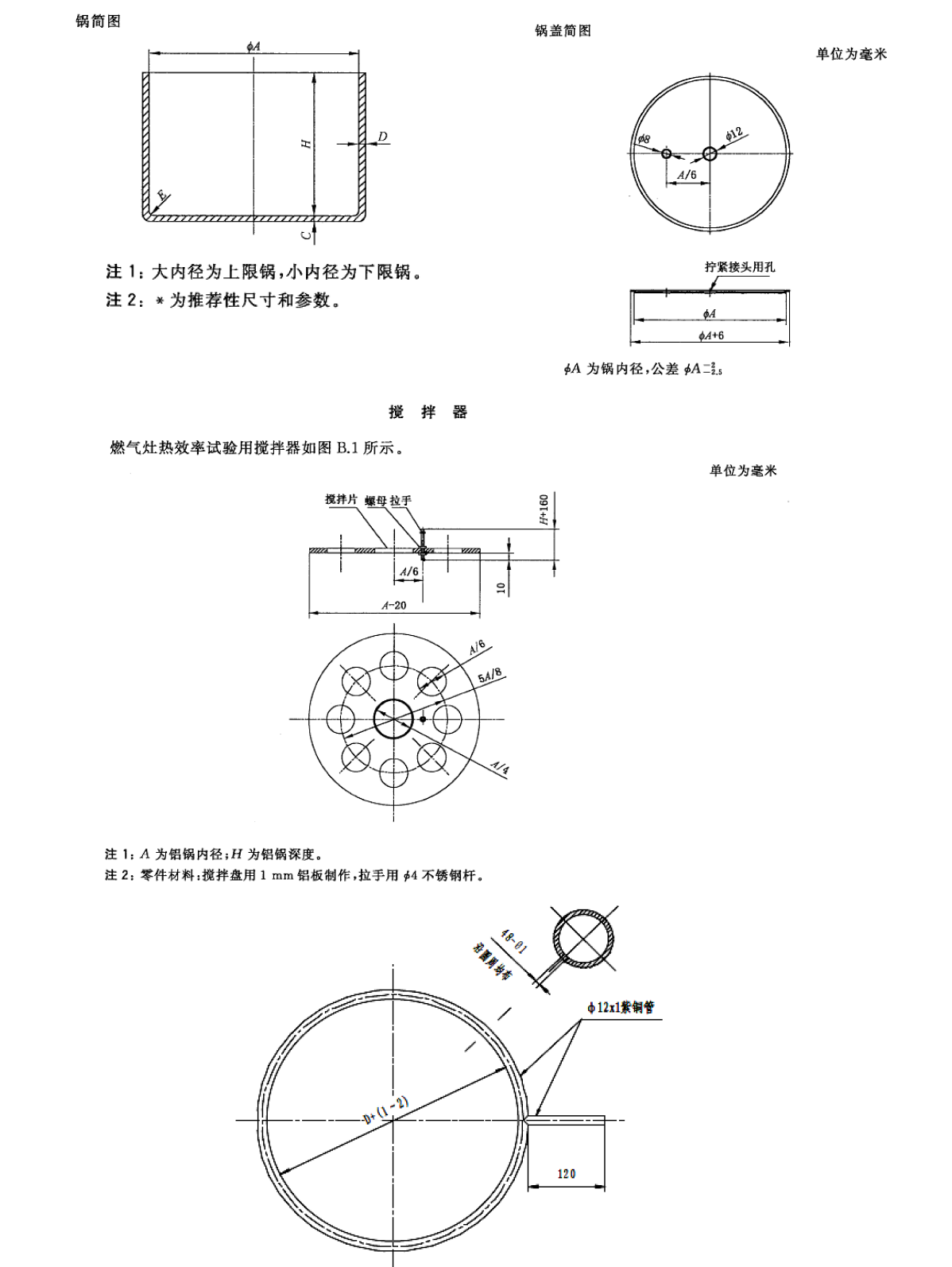

2.5、相关参数尺寸及图示：

燃气灶试验用锅及盖

产品用途、应用范围与常用名称

燃气灶热效率试验标准锅也称燃气灶能效标准锅、燃气灶热效率测试锅、燃气灶性能试验锅或燃气灶标准负载锅，主要用于家用燃气灶具热效率、能效及相关性能试验。

适用标准与国内外标准对应关系

家用燃气灶具现行产品标准为GB 16410-2020，该标准已全部代替GB 16410-2007。燃气灶具现行能效标准为GB 30720-2025，自2026年3月1日起实施并代替GB 30720-2014。不同标准对锅具直径、加水量、热负荷、测温和计算方法有具体要求，应按实际执行版本配置测试系统。

测试原理、关键参数与测试方法

试验时根据燃烧器实测热负荷或标准规定选择相应直径铝锅，加入规定质量的水并安装温度测量装置，在规定环境和燃气条件下运行燃烧器。通过燃气消耗量、输入热量、水温升高及试验时间等数据计算热效率或完成相应性能判定。

设备组成、选型建议、相关设备与技术服务

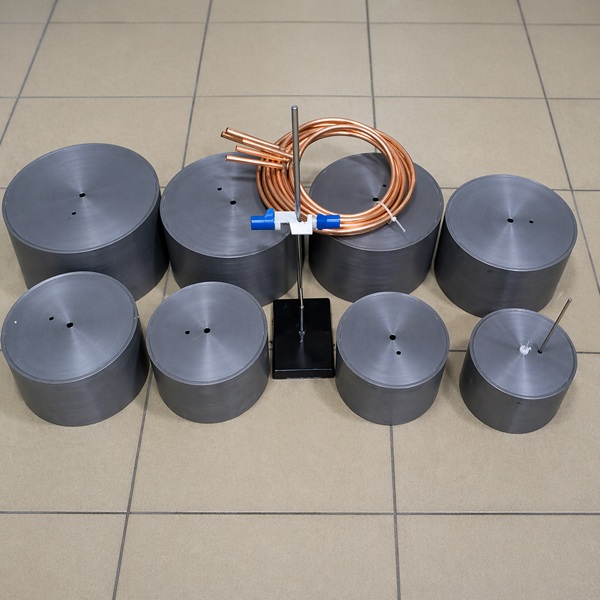

系统可配置标准铝锅、锅盖、搅拌器、温度传感器固定装置以及烟气取样附件，并可根据不同热负荷配置成套锅具。电磁灶能效检测可参考GB21456电磁灶能效标准锅。
