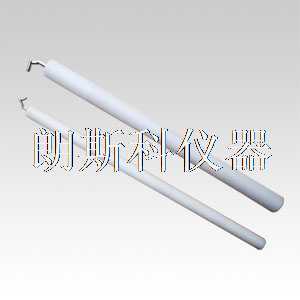

儿童试验弯指（19号试验探棒）

  儿童试验弯指（19号试验探棒）

1、根据GB4706.1、IEC61032-1997及 UL等相应条款制作而成。
2、19号儿童试验弯指（19号试验探棒）是进行家用和类似用途电器防触电保护试验的必备器具。

技术参数：

1、弯指直径：5.6mm

2、头部半径：2.8mm

3、弯指总长度：44mm（三节总长）

4、第一节手柄直径：25.9mm

5、第一节手柄长度：101.6mm

6、第二节手柄直径：25.4mm

7、第二节手柄长度：464.3mm

8、参考标准：IEC61032：1997 图13、GB4706.1

产品用途、应用范围与常用名称

19号儿童试验指也称19号试验探棒、儿童试验弯指、试具19或IEC 61032图13儿童手指试具，主要用于模拟较小儿童手指进入电器外壳孔洞、缝隙及开口，检查危险带电部件或运动部件的可触及性。

适用标准与国内外标准对应关系

GB/T 16842-2016《外壳对人和设备的防护 检验用试具》现行，并等同采用IEC 61032:1997。19号儿童试具对应IEC 61032图13。具体家用电器项目还应结合被测产品执行的GB/T 4706系列或IEC 60335系列标准确认使用条件和判定要求。

测试原理、关键参数与测试方法

试具弯指直径5.6mm，头部半径2.8mm，三节总长度44mm，并采用规定尺寸的两段手柄。检测时模拟儿童手指从产品开孔、格栅或结构间隙进入，按照产品标准规定检查是否能够接触危险带电或机械部件。

设备组成、选型建议、相关设备与技术服务

设备由儿童尺寸关节试验指、手柄及限位结构组成，可选配推力装置和导电指示回路。较大尺寸儿童试具可参考18号儿童试验指，成人试具可参考B类标准试验指。
