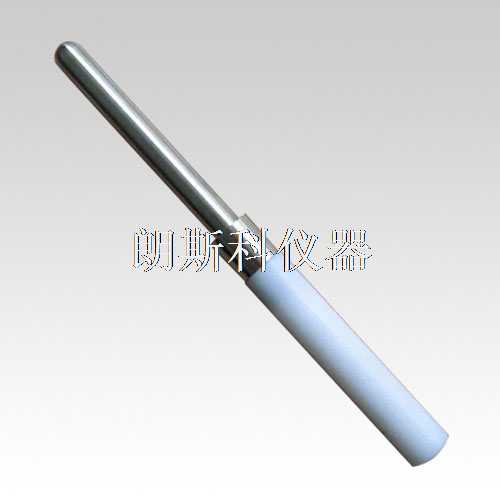

UL试验直指（S2140A试验探棒）

 UL试验直指（S2140A试验探棒）

1、根据UL1278、UL1026及UL507等相应条款制作而成。
2、UL试验直指（S2140A试验探棒）是进行家用和类似用途电器防触电保护试验的必备器具。

技术参数：

1、直指直径：25.4mm（1 inch ）

2、直指总长：101.6mm（4 inch）

4、头部半径：R 12.7mm（1/42inch )

5、尾部直径：31.75mm（1-1/4 inch）

6、根据UL507（S2140A) )等UL标准制作而成

产品用途、应用范围与常用名称

UL试验直指S2140A也称S2140A试验探棒、UL507试验直指、25.4mm安全探棒或UL防触及试具，主要用于风扇、通风设备及相关电器产品外壳开孔和防护结构的危险部件可触及性检查。

适用标准与国内外标准对应关系

该试具主要用于UL 507相应安全试验要求。UL 507目前为Active标准，针对电风扇及相关空气循环、通风设备的安全要求持续更新。对于采用UL 1026、UL 1278等项目，应根据具体产品标准、试具编号和所采用版本分别确认，不能仅按外形相近替代使用。

测试原理、关键参数与测试方法

现有试具直指直径25.4mm（1 inch），总长101.6mm（4 inch），头部为规定圆弧结构，尾部直径31.75mm。测试时按照产品标准规定的方向和位置使试具接近外壳开孔，判断危险带电部件、运动部件或其他危险区域是否能够被触及。

设备组成、选型建议、相关设备与技术服务

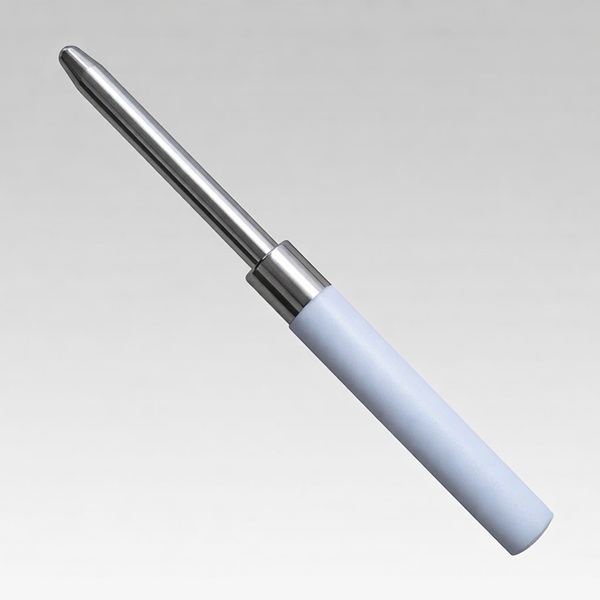

试具主要由金属测试端和手持结构组成，可根据实验室要求配置推力机构、导电指示回路或专用定位附件。相近UL试具可参考PA140A试验探棒和PA100A试验弯指。
