D类试验探棒（试具D）

D类试验探棒（试具D）

1、根据GB/T 4208-2017、IEC61032:1997、IEC60529:2001及UL等相应条款制作而成。
2、D类试验探棒（D类试验针）是进行家用和类似用途电器防触电保护试验的必备器具。

技术参数：

1、探棒长度：100mm

2、探棒直径：1mm

3、档球直径：35mm

4、手柄直径：10mm

5、手柄长度：100mm

6、根据IEC61032图4(Test probe D) 、GB/T 4208-2017表6（特征数字4/5/6）。GB/T 16842-2016图4（试具D）

产品用途、应用范围与常用名称

D类试验探棒也称试具D、IP4X测试针、1mm试验针或IEC 61032图4试具，用于检验外壳对细金属线状物体接近危险部件的防护能力，并用于相应IP代码项目。

适用标准与国内外标准对应关系

GB/T 16842-2016等同采用IEC 61032:1997，试具D对应图4。IP防护项目可结合现行GB/T 4208-2017及IEC 60529相关要求进行，IP4X、IP5X、IP6X等项目的具体使用方式应按对应条款确定。

测试原理、关键参数与测试方法

测试端采用直径1mm、长度100mm金属试针，并配置规定尺寸挡球和手柄。检测时按标准规定方向和作用力插入外壳开口，判断试针是否能够接近或触及危险部件。

设备组成、选型建议、相关设备与技术服务

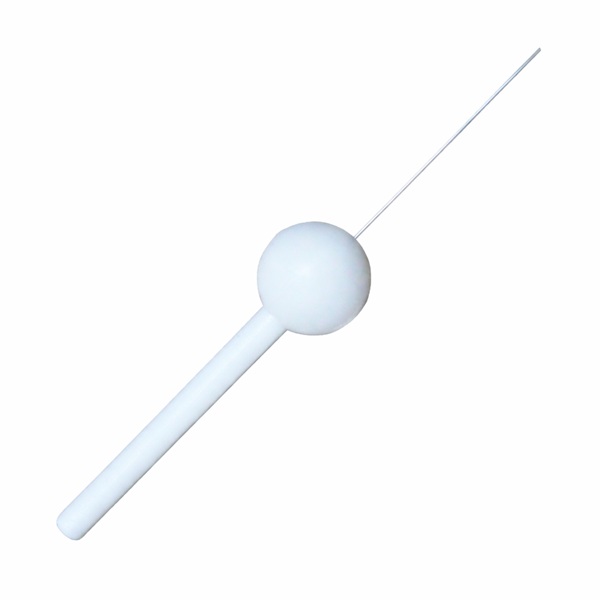

设备由1mm金属试针、挡球、绝缘手柄组成，可选推力计接口和导电指示附件。相关产品可参考C类试验探棒和试具A探棒。
