产品型号：LSK-CD200
LSK-CD200 是面向研发、质检、认证及生产测试场景设计的双功能电气安全测试仪，将残余电压测试与电容放电测试集成于同一平台。设备采用7英寸工业触摸屏，可完成测试模式选择、参数设置、实时测量、衰减曲线显示、PASS/FAIL判定、历史记录及系统诊断等操作。前面板配置 L/N/PE 安全测试端子及独立残余电压测试插座，后面板提供测试电源、USB、RS485 与保护接地接口，并预留 LAN 网络扩展。
LSK-CD200
双功能残余电压 / 电容放电测试仪
Dual-Function Residual Voltage & Capacitor Discharge Test System
双测试模式 残余电压 + 电容放电 | 7英寸触控HMI 1024×600横屏 | 工业通讯扩展 USB-B / RS485 |
LSK-CD200 是面向研发、质检、认证及生产测试场景设计的双功能电气安全测试仪，将残余电压测试与电容放电测试集成于同一平台。设备采用7英寸工业触摸屏，可完成测试模式选择、参数设置、实时测量、衰减曲线显示、PASS/FAIL判定、历史记录及系统诊断等操作。前面板配置 L/N/PE 安全测试端子及独立残余电压测试插座，后面板提供测试电源、USB、RS485 与保护接地接口，并预留 LAN 网络扩展。
残余电压测试 · 支持 L-N / L-PE / N-PE 三种线路选择 · 显示初始电压、当前电压、测试时间和当前线路 · 安全阈值与测试时间可设置 · 实时显示残余电压衰减曲线及阈值线 · 自动输出 PASS / FAIL 判定结果 · 测试结果可进入历史记录管理 | 电容放电测试 · 显示初始电压、当前电压、放电时间和采样点数 · 放电时间上限及采样间隔可设置 · 实时显示电容放电衰减曲线 · 支持阈值判定和测试状态显示 · 自动输出 PASS / FAIL 结果 · 测试记录可查询并用于后续数据管理 |
7英寸横屏工业HMI界面：功能主页、残余电压、电容放电、历史记录、参数设置和系统设置。
项目 | 参数/说明 |
产品型号 | LSK-CD200 |
产品类型 | 双功能残余电压 / 电容放电测试仪 |
测试功能 | 残余电压测试；电容放电测试 |
残余电压测试线路 | L-N / L-PE / N-PE |
人机界面 | 7.0英寸工业触摸屏，横向显示 |
HMI 型号 | LSK99875 |
显示分辨率 | 1024 × 600 |
残余电压安全阈值 | 界面默认 30.0 V，可设置 |
残余电压测试时间 | 界面默认 10.0 s，可设置 |
电容放电时间上限 | 界面默认 5.0 s，可设置 |
采样间隔 | 界面默认 20 ms，可设置；最终采样性能以整机标定为准 |
测试结果 | PASS / FAIL 自动判定显示；RUN / PASS / FAIL 前面板状态灯 |
曲线显示 | 残余电压衰减曲线；电容放电曲线；阈值线 |
历史记录字段 | 记录编号、日期时间、测试项目、线路、初始电压、终止电压、时间、结果等 |
参数管理 | 阈值、测试时间、默认线路、自动保存、失败重测、通讯参数等 |
供电电源 | AC 100-240 V，50/60 Hz |
整机最大功率 | 60 W（当前铭牌设计值） |
测试电源输出 | AC OUTPUT，10 A Max |
测试端子 | 4 mm 安全香蕉座：L 红 / N 黑 / PE 绿 |
残余电压测试插座 | 前面板独立测试插座，仅用于残余电压测试 |
通讯接口 | USB-B；RS485（A/B/GND）；LAN 预留 |
保护接地 | 独立 PE 接地端，M6 保护接地结构 |
机箱形式 | 4U 桌面式 / 19英寸机架式仪器机箱 |
前面板尺寸 | 439.6 × 177 × 2.0 mm |
机箱深度 | 360 mm（不含突出部件） |
整机宽度 | 约 482.6 mm（含挂耳，19英寸标准） |
面板材料 | 2.0 mm 铝板 |
外观颜色 | 黑色标准版；灰白/白色外观可选 |
使用环境 | 室内实验室、质检及生产测试环境；避免凝露、粉尘及强电磁干扰 |
说明：电压测量最终量程、准确度、重复性及判定算法以整机标定、验证报告及订单技术协议为准；本资料不虚构尚未冻结的计量指标。
模块 | 功能说明 |
功能主页 | 残余电压测试 / 电容放电测试双模式入口，测试记录统一管理 |

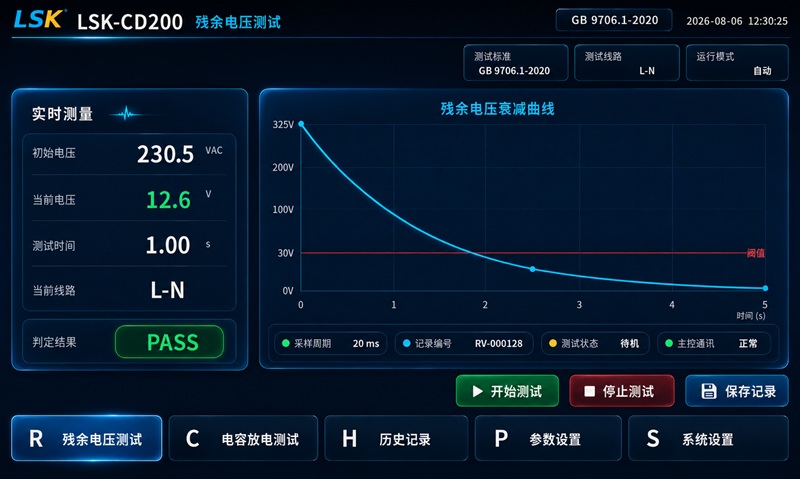

残余电压页面 | 实时电压、测试时间、线路、PASS/FAIL、衰减曲线、测试状态 |

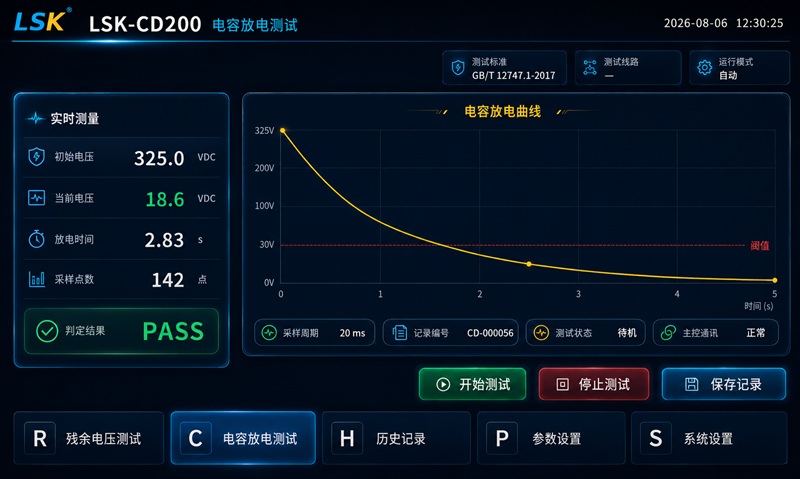

电容放电页面 | 初始/当前电压、放电时间、采样点数、衰减曲线、PASS/FAIL |

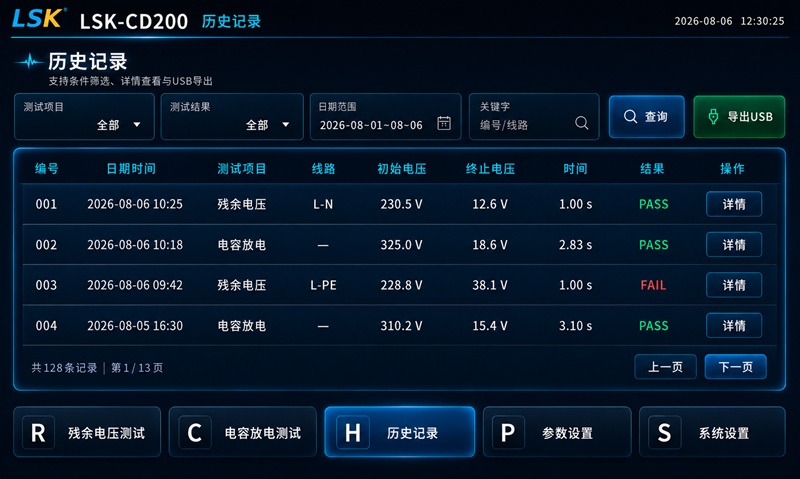

历史记录 | 支持按项目、结果、日期和关键字筛选；记录详情和分页管理 |

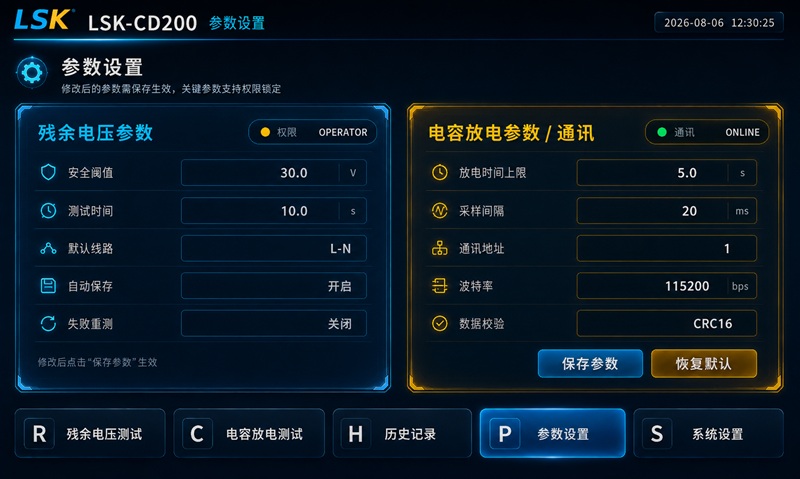

参数设置 | 安全阈值、测试时间、放电时间、采样间隔、通讯地址、波特率等 |
系统设置与诊断 | 日期时间、屏幕与触摸、通讯诊断、数据存储、设备自检、版本信息 |

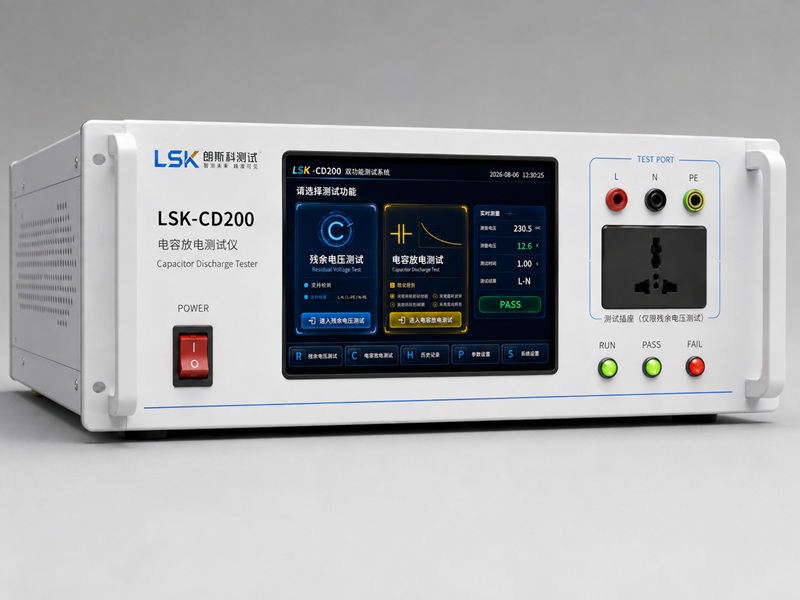

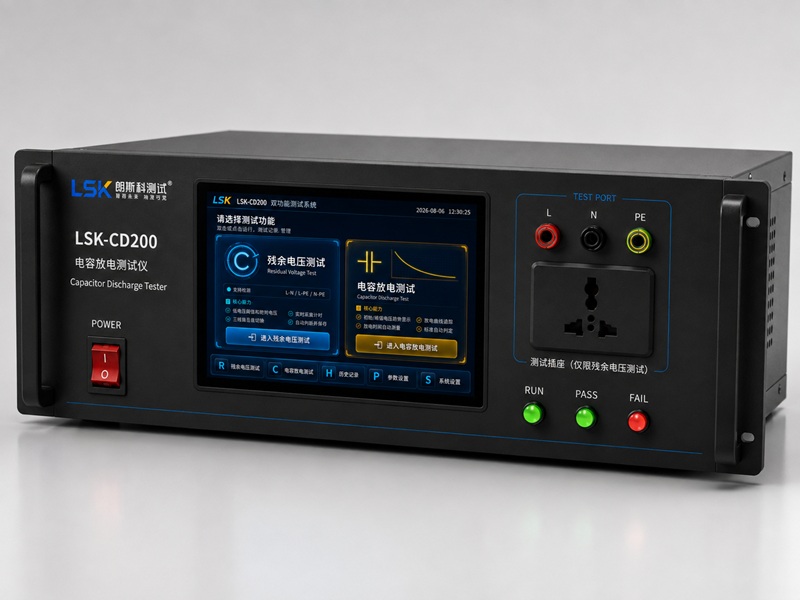

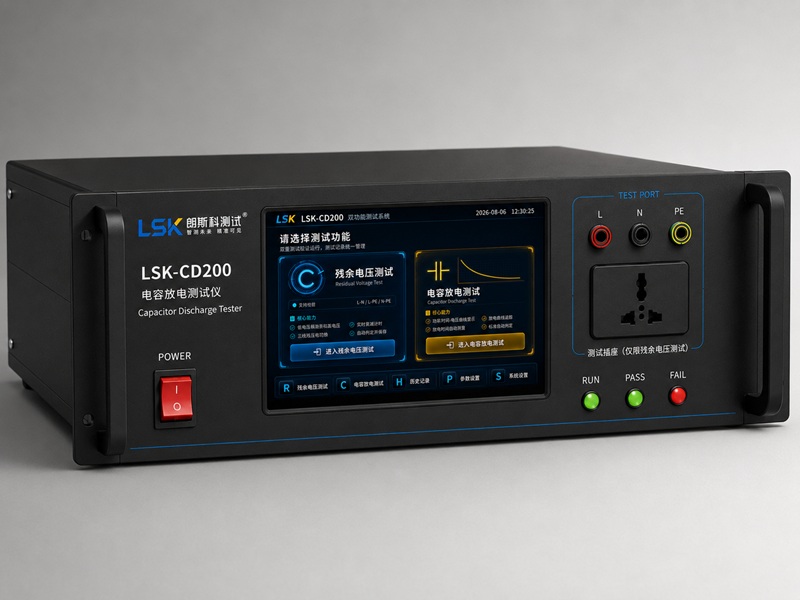

· 前面板：LSK 标识、LSK-CD200 型号、POWER 开关、7英寸触摸屏、L/N/PE 测试端子、独立残余电压测试插座及 RUN/PASS/FAIL 指示灯。
· 后面板：AC INPUT、AC OUTPUT、USB-B、RS485、LAN 预留及独立 PE 保护接地端。
· 机箱采用 4U 19 英寸仪器结构，适合台式实验室使用，也可安装于标准机柜。
· 强电、测量、控制和通讯区域按模块化思路分区，便于维护和后续功能扩展。
· 残余电压测试插座仅用于残余电压测试，不用于电容放电、高压或其他未经验证的测试。
· L/N/PE 接线应与屏幕提示一致，测试前确认保护接地可靠。
· 设备重新上电后应处于安全待机状态，不自动恢复危险输出。
· 测试过程如出现采样异常、通讯异常、继电器状态不一致或其他故障，应立即安全中止。
· 校准、继电器测试及工程参数应由授权人员操作。
医疗电气设备及相关产品的残余电压安全测试场景 | 家用电器、电源设备、电子电气产品的断电后残余电压测试 | 电容器、含储能电容电路及设备的放电时间/电压衰减测试 | 研发实验室、第三方检测、企业质检及生产线抽检/终检 |
