吊扇风量测量装置

吊扇风量测量装置适用范围（适用标准）

本风量测试装置依据国标GB/T 13380-2007《交流电风扇和调速器》附录A建造的，满足GB/T 13380-2007《交流电风扇和调速器》和GB 12021.9-2008

《交流电风扇能效限定值及能效等级》的要求，为了行文方便，并且因为测试方法基本一样，能符合吊扇及吊扇灯等风量测试要求.

一、  测试装置简介

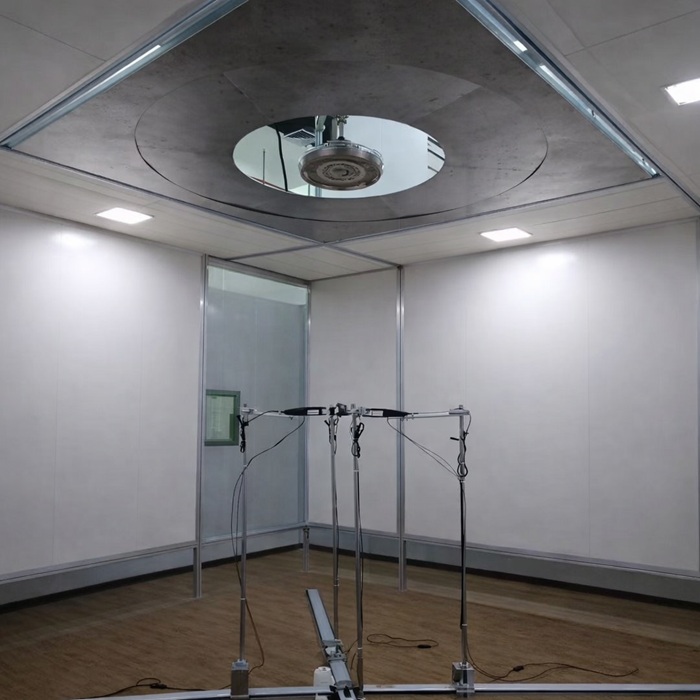

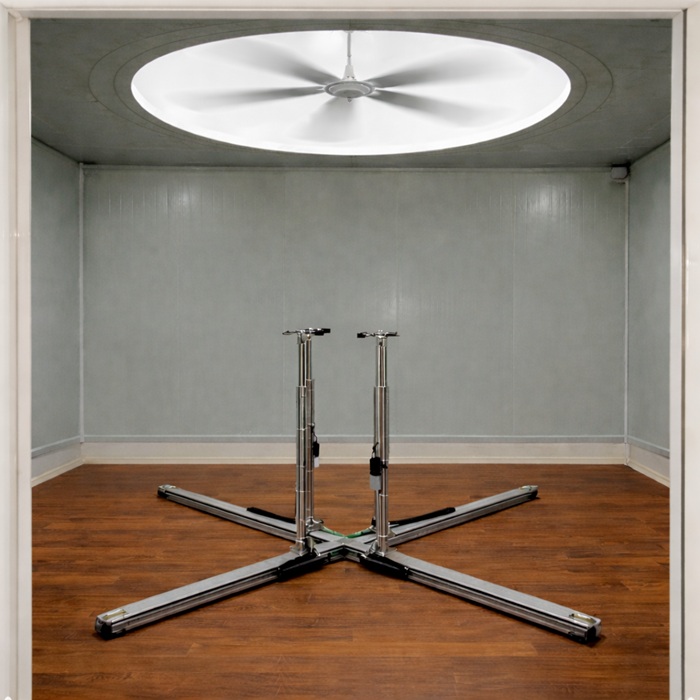

吊扇风量试验装置提供稳定可靠的环境条件，，依此计算风量、送风圆锥角度和能效值。采用风速表法完成电风扇标称风量的试验。试验时，风速表具有自动行走机构，可按国标要求自动运行在规定的点位，操作人员处于测试室外，不会对风场产生影响。计算机自动采集功率、电流、风速，自动计算平均风速、风量，并完成数据处理，并将试验数据记录、保存，可自动生成风量报表与能效数据并打印试验报告。本风量测试装置依据GB12021.9-2008《交流电风扇能效限定值及能效等级》及GB/T 13380-2018第6.7.2标准条款要求及里面规定的实验室要求建造。同时满足上述标准现行版本和处于修订阶段的新版标准的要求。

二、  技术条件

1、配备环境温湿度控制装置，温度：20℃±5℃，湿度：40%～80%。，因此，建议将测试屏蔽室安装在有中yang空调的房间或安装独立空调，并控制屏蔽室外地气温必须低于20℃，就可保证满足测试要求。本方案不包括实验环境温度控制部分。

     2、系统装有对射激光束，可以很直观的定位风速表，使风速表叶片的轴线始终与电风扇扇叶的轴线相平行，风速表的架置机构应对气流的阻碍尽可能小；

5、220V/50Hz/约 3kVA。

6、承重标准：不超过3.5kN/㎡（已承诺）

三、  装置要求

1、装置符合IEC60879标准关于风量测试的要求，设计合理、自动化程度高、使用方便、经久耐用具有承重及抗振能力；

2、试验室尺寸：长6.5米*宽6.5米*高4.5米； 单位：毫米

3、测试参数和项目：温度、湿度、大气压、风速、风量、输入功率、能效值。

4、系统采用计算机控制，能显示出每一测试点的风速值、一般每 3 分钟一个测点（包括走位、延时 1 分钟左右及测试时间 2分钟左右），每一圆环的平均风速及点风量，

能自动生成检测结果和过程曲线，并其打印出来。

5、试验时，应从距离扇叶轴线 40mm 左右两点处开始测量，以每 80mm 的增量沿着水平直线逐点向两边移动，直到所测得的平均风速下降到低于 9m/min时为止；

6、风扇固定架及风速表座具备万向调节云台，安装高度也能在要求的范围内方便的调节；

7、德国德图435-2型叶轮风速计，叶轮直径100mm； 共4个；

8、系统应配有可测电压、电流（真有效值）、功率的多功能电量测量仪和 500VA变频（±1%）调压电源，具体配置看配置表；
