产品型号：LSK-1581
适用标准：本试验装置满足UL1581-2001第1060节（垂直燃烧和FT1试验）、1061节（电缆燃烧试验）、1080节（VW-1燃烧试验）、1090节（电器用线水平试样燃烧试验，选配项）、1100节（水平试样/FT2燃烧试验）要求。
品名规格：UL1581燃烧试验室(UL 1581 Flame Laboratory)
适用标准：
本试验装置满足UL1581-2001第1060节（垂直燃烧和FT1试验）、1061节（电缆燃烧试验）、1080节（VW-1燃烧试验）、1090节（电器用线水平试样燃烧试验，选配项）、1100节（水平试样/FT2燃烧试验）要求。

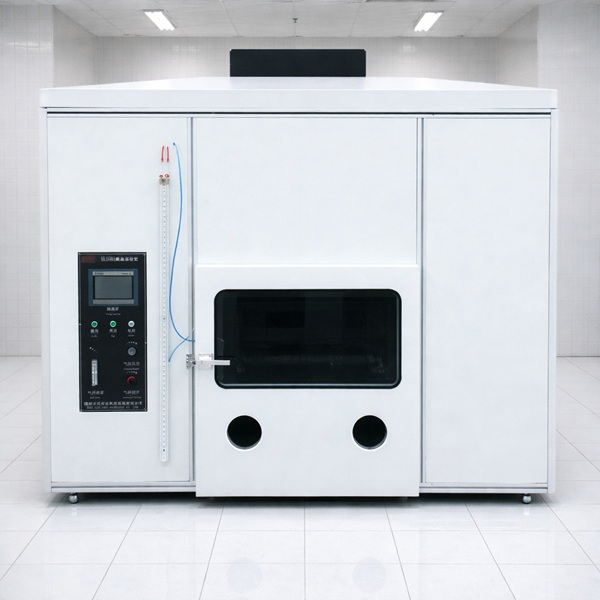

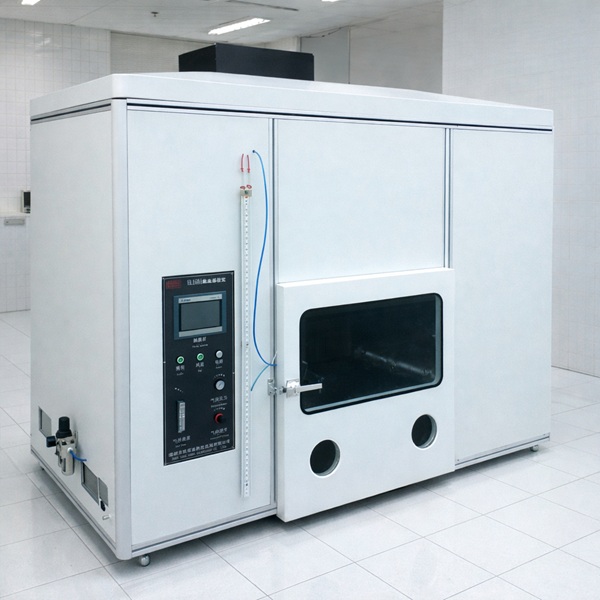

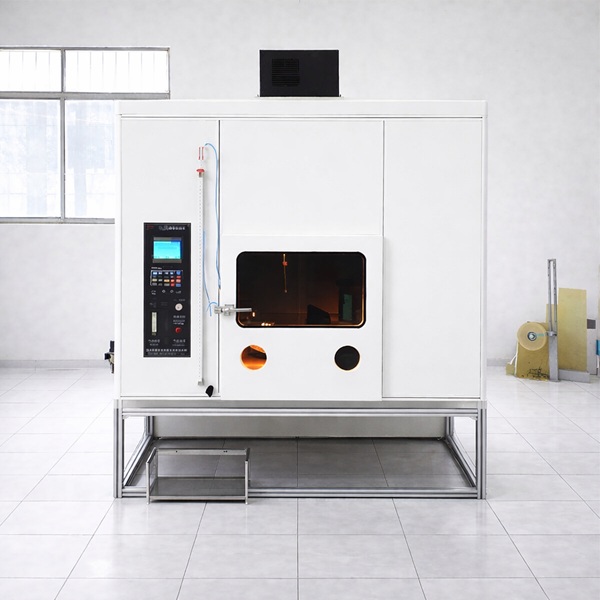

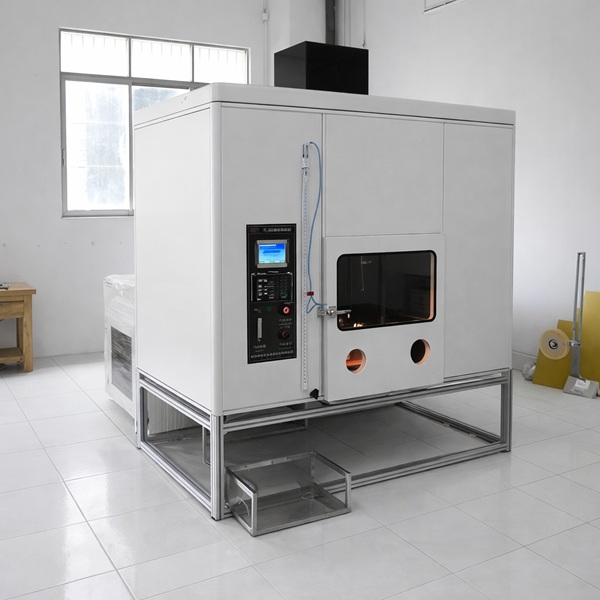

试验箱体：
1、本试验箱体采用铝合金框架＋电解板静电喷涂，具有外观美观、防锈防腐等特点；
2、箱体顶部设有强力抽风排烟系统，在试验完成时，与送风系统同时打开，能将废气及时排出到室外；试验过程中，此系统为封闭状态；
3、箱体侧面设有送风门。在试验完成时，抽风系统打开时，向箱内送风，试验过程中，此风门需关闭。将废气全部排出约需2分钟时间；
4、箱体正面设有密封钢化玻璃观察窗，便于观察试验过程和方便实验员操作
5、在玻璃观察窗下方开有两个通孔，并装有密封手套，操作员可以将手和胳膊伸到试验箱内进行操作，实现对火焰的投入和撤离动作；
6、试验箱体规格：L220*D130*H165（cm），容积：4.8m3。
测温系统：
1、 测温铜块：热导系数极高的电解铜，长度为19.14±0.02mm，直径为9mm，末钻孔前重量为10g±0.05g.数量：2件。一件为0.5mm热电偶嵌入该铜块中，另一件为备品，作为检查参照使用
2、K型热电耦，英国原装进口直径 0.5mm的不锈钢护套，最高测量温度达1300℃；
3、台湾原装进口手持式数显温度表，分辨率为0.1℃，带有摄氏温度和华氏温度转换功能；
4、火焰高度规：温度校准时快速定位测温铜块于喷灯间距，高度为55mm，材质为黄铜；
5、电子数显秒表：精确到0.01S，能准确的记录测温铜块从100度上升到700度所需的时间；
6、本装置符合ASTM D5207-2003标准规范要求。
试验装置及试验夹具
1、 试验支架：材料为不锈钢，水平支架与垂直支架相互独立，垂直支架可作垂直燃烧和FT1试验、电缆燃烧试验、VW-1燃烧试验、水平试样/FT2燃烧试验，水平支架仅作电器用线水平试样燃烧试验（本支架为选配件，价格另计）；
2、500W燃烧喷灯：美国HUMBOLDT MFG.CO原装喷灯，满足ASTM D5025-2005要求，与垂直燃烧支架配合使用。该喷灯燃烧纯度为98%以上的甲烷能产生内焰高度40±2mm、外焰高度125±10mm、标称功率为500W的标准火焰。
3、木质楔形座：符合图SM665要求，喷灯安装在该楔子上
4、火焰高度尺一把，能随时检测火焰高度是否达标；
5、喷灯位置量规一只，能使喷灯与试样间距快速定位，正确的接近试样。材料为黄铜，高度为40mm；
6、长度为500mm/分度值为1mm钢直尺一把，固定在垂直燃烧支架上，以便于固定喷灯火焰燃烧点标尺和牛皮纸固定位标尺。
燃气及试验耗材：
1、 燃气及气瓶：纯度98%以上的甲烷气体，具有标称热值为1000Btu/立方英尺或37.1MJ/m3或8.9千卡/m3（用户自备）。
2、 耗材：305mm*355mm和直径为150～200mm、厚度小于6mm的医用脱脂棉花与宽度为10mm、长度为对粘绕过试样一圈后伸出部分为20mm、密度为60lb或94g/m2牛皮纸若干(用户自备)。
流量控制系统：
1、流量计：流量量程1000ml/min，范围：56-1180ml/min，分度值：9.3 ml/min。
2、压力表：美国原装DWYER，最大压力为200kPa，分辨率为5kPa，正常工作压力为101kPa即1个标准大气压；
3、背压力计：美国原装DWYER 1230-36W/M，量程为36英寸，分析度为0.1inch；
4、背压力介质：绿油，密度为1000kg/m3，与水混合使用；计时系统与燃烧次数累计系统：本试验装置提供燃烧次数、施焰（燃烧）计时、停止（停燃）计时与延燃计时三个计时装置，
其功能如下：
1、施焰（燃烧）计时：即正常工作的喷灯到达规定位置时对试样进行供火燃烧的时间，能自动记录该时间，当将要达到预制值（ VW-1标准为15s）时间，控制系统发出提示音提醒操作员快速将喷灯撤离，停止对试样供火；
2、停止（停燃）计时：当喷灯对试样供火计时达到预制值时（VW-1标准为15s）及操作人员将喷灯撤离至位置感应开关动作停燃时间开始自动计时，当将要达到预制值（VW-1标准为15s）时间，控制系统发出提示音提醒操作员快速将喷灯投入再次实现对试样供火或结束试验；
3、 燃烧次数：当完成上述1、2的步骤试验计数器自动计数一次，计数次数累计达到预设值（VW-1标准为5次）时，试验停止；
4、 延燃计时：施焰停止后延燃时间自动计时，当试样明火熄灭后立即手动按下延燃停止按钮或踩下脚踏开关，此时延燃计时器上显示的数值就是试样的延燃时间；
本控制系统采用原装美国ATMEL工业级微电脑为控制中心，性能稳定可靠，使用寿命长，控制准确。附有电子点火装置，免除人工手动明火引燃，增加了安全性。计时器、计时器均由单片机控制，当到达标准要求时间的前，仪器发出3声断续提示音提醒操作员，大大提高试验的准确性和人性化程度。
常用名称：UL1581电线电缆燃烧试验室,UL1581燃烧试验箱,UL1581线缆燃烧试验设备。不同采购文件、检测机构或行业资料中的叫法可能有所差异，具体设备功能应以实际测试项目、试样结构及执行标准为准。
UL1581燃烧试验室用于开展UL1581相关电线电缆燃烧项目，可根据具体测试项目配置燃烧器、试样夹具及试验空间。 该设备可应用于产品研发验证、生产质量控制、第三方实验室检测以及企业内部质量管理。实际测试对象、试样尺寸及使用方式应根据产品结构和对应检测项目确定，不同规格线缆可通过更换夹具或调整测试参数进行适配。
对于燃烧及阻燃类项目，主要关注电线电缆在规定火焰、热源或气体环境下的燃烧行为、火焰蔓延、耐火能力、烟气特性及材料阻燃性能。测试系统需要兼顾试样安装、火焰条件、排烟处理和安全防护，使整个试验过程稳定、清晰且具有良好的重复性。
测试时应重点保证火焰条件、试样位置、计时动作和通风排烟稳定，并根据不同项目调整对应夹具。 试验前应确认试样安装位置、夹持方式和测试条件正确，并根据实际项目设置相应的速度、负载、温度、时间、次数、行程或电气参数。设备运行过程中应保持测试条件稳定，避免夹具松动、试样偏移或环境变化对测试结果产生影响。
燃烧性能设备应重点确认燃烧器或热源状态、试样位置、火焰作用时间、气体流量、通风排烟以及试验空间条件。涉及烟密度、热释放或气体分析的系统，还需要保证光学测量、烟气采集、传感器和数据采集模块处于正常状态，并按照规定方式完成校准。
选型前建议明确需要执行的UL1581具体试验项目、试样规格及数量，以确定燃烧室和附件配置。 除主要测试参数外，还应确认一次测试工位数量、夹具更换方式、控制系统、数据记录方式以及实验室安装空间。对于需要长期连续运行的项目，还应关注驱动机构稳定性、传感器量程余量和安全保护设计。
燃烧类设备通常由试验箱体或试验空间、燃烧器、试样支架、气体控制、计时控制、安全保护和排烟系统组成。部分项目还需要配置光学测量、热释放测量、烟气采样或气体分析系统，因此选型时必须根据具体测试项目确定完整配置，而不能仅依据设备名称选择。
电线电缆阻燃及燃烧性能检测还可配套单根电线垂直燃烧试验机、成束电线电缆燃烧试验机、电线电缆燃烧试验机以及EN50399成束燃烧及热释放量试验机。不同设备对应的试样形式、燃烧条件和测试指标不同，可根据具体检测项目组合配置。
深圳市朗斯科检测仪器有限公司可根据电线、电缆、软线、导体、绝缘材料和相关电工产品的检测要求提供设备选型及非标定制。客户可提供执行标准、标准条款、试样图片、尺寸及测试要求，我们可据此确认测试工位、量程、夹具、控制程序和数据采集方案。最终设备技术指标及配置以双方确认的技术方案为准。
