产品型号：LSK-MCDY
是产生高压直流脉冲电压的试验仪器，依据GB/T14472的4.13条款标准要求设计制做；具有过流和过压保护电路，并配有安全性能好的测试夹具。

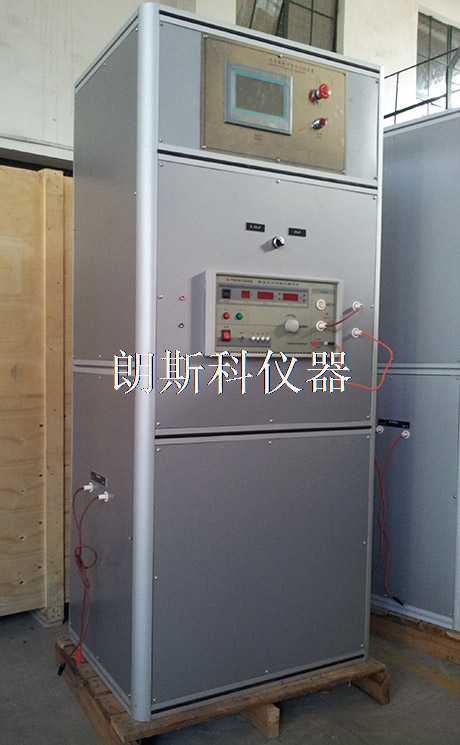

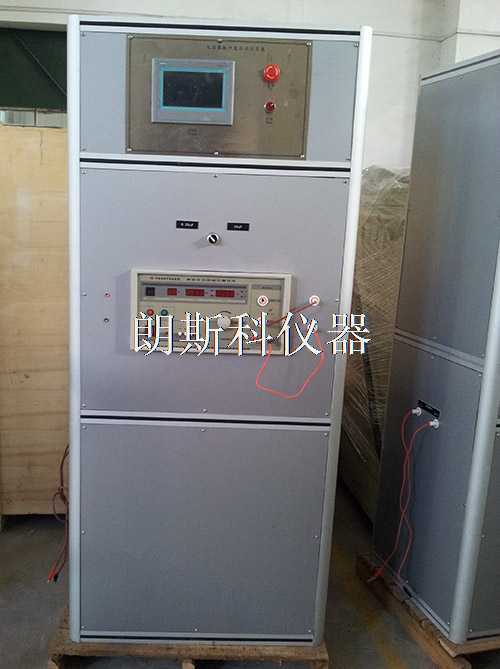

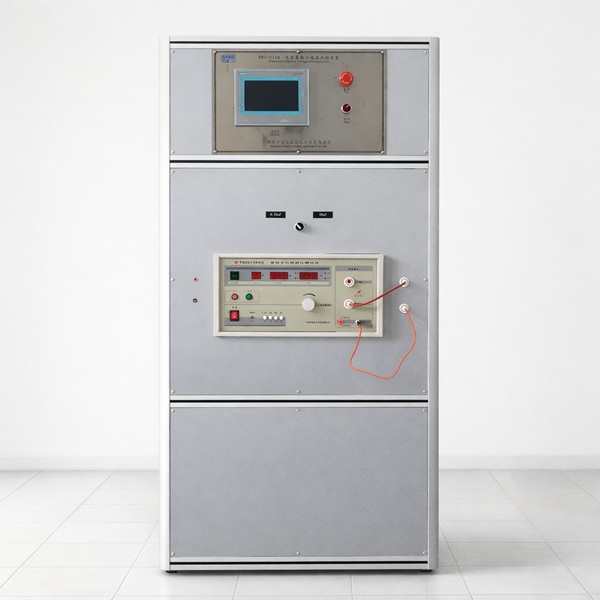

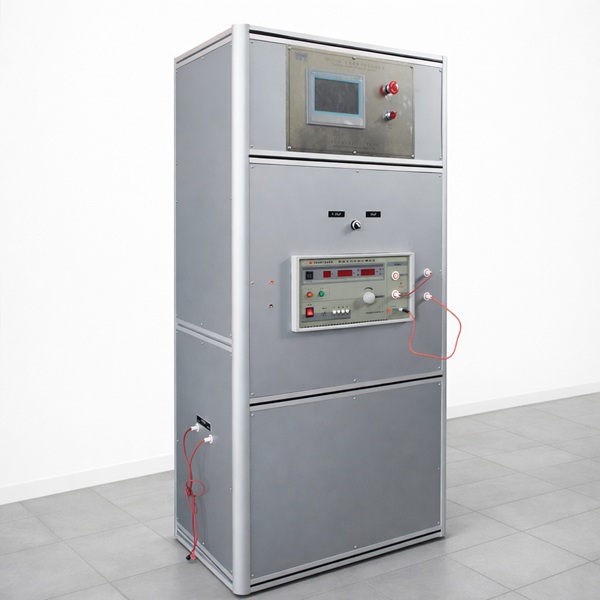

电容器脉冲电压试验装置
是产生高压直流脉冲电压的试验仪器，依据GB/T14472的4.13条款标准要求设计制做；具有过流和过压保护电路，并配有安全性能好的测试夹具。
技术特性
1、电源/功率：1.5KW 单相AC220V
2、 输出直流高压范围：DC 0～8000V；电压精度：±（5％+3个字）；
3、 试验电容器容量范围：0～1μF，10个量程，手动切换档位；
4、依据标准IEC60384-14: 2005（或GB/T 14472）之附录A中图A1和表A1的要求；
5、计时器0.1s ～ 9999 h；
6、其准确度± 3％；
7、计数器0 ～ 9999 次；其准确度± 1次；
8、显示方式：数显
9、输出波形满足：当接被试电容器0.01μF电容时，输出波形为上升时间1.2/半峰值时间46μs（0/+50％）；当接被试电容器0.1μF电容时，输出波形为上升时间1.5/半峰值时间47μs（0/+50％）；
10、 保护功能：过流、过压；
11、高压变压器容量：1000VA；
12、 带波形输出接口，示波器用用户自备
用于电容器冲击脉冲电压、脉冲耐受能力及相关安全性能试验。常用名称包括电容器脉冲电压试验装置、电容器冲击电压试验机、电容器脉冲耐压测试仪、电容器冲击脉冲发生器。适用于抑制电源电磁干扰用电容器及需要规定脉冲波形的电容器测试。
GB/T 14472-1998曾等同采用IEC 60384-14:1993，现已废止；现行GB/T 6346.14-2023等同采用IEC 60384-14:2013，其中包含脉冲电压试验要求。IEC 60384-14目前已有更新版本，出口或认证项目应按客户指定版本和认证机构要求确定试验电压、波形及样品条件。
装置通过高压直流电源和脉冲成形回路向被试电容施加规定冲击电压，并通过波形输出接口连接示波器核对上升时间和半峰值时间。现有参数包括DC 0～8000V、0～1μF电容范围、0.1s～9999h计时及0～9999次计数，并配置过流、过压保护。
设备由高压电源、脉冲成形网络、量程切换、计时计数、保护回路、测试夹具和波形接口组成。选型需提供电容类别、容量、额定电压、目标脉冲波形及测试次数。相关设备可查看脉冲电容器浪涌电流及充放电试验装置和电容器自燃性试验台。
