产品型号：LSK-NYJ
依据国标IEC60384.2.4.2.1、IEC60384.14.4.2.1，适宜电容器极间耐压试验、引出端与外壳耐压试验；

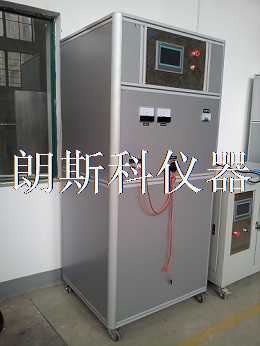

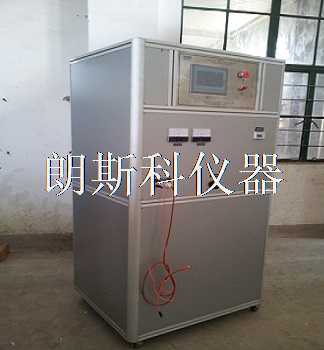

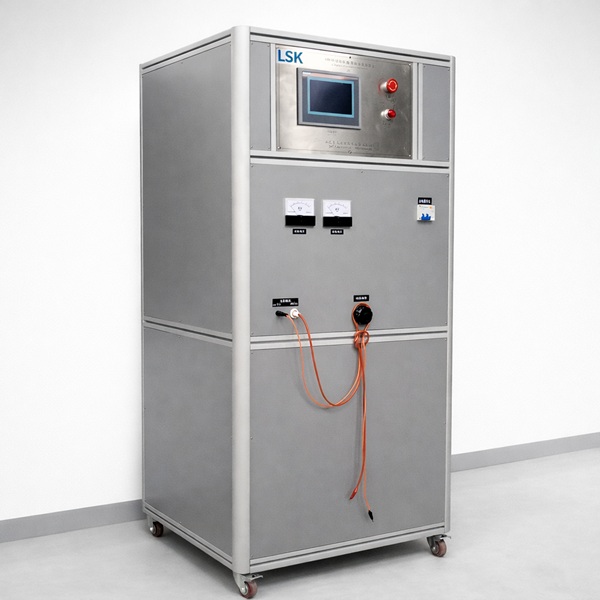

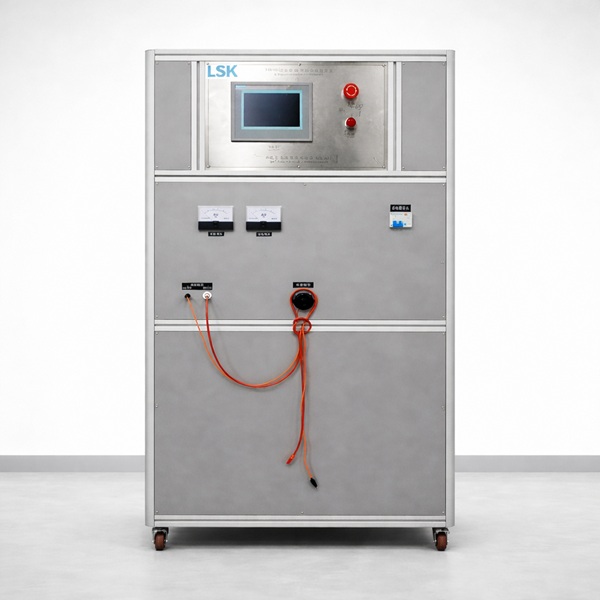

电容器耐压试验装置：
依据国标IEC60384.2.4.2.1、IEC60384.14.4.2.1，适宜电容器极间耐压试验、引出端与外壳耐压试验；
技术参数
1、两引出端间电压试验：输出电压范围：AC/DC 100～5kV；
试验电流范围：AC 0.1A～20A；DC 0.5mA ～ 100mA
最大容量10KVA
显示电压精度：±（3％+5个字）；
输出波形： 直流/交流电源的50Hz/60Hz正弦波；
最大试验电容量：10μF/500V(单只)；
试验电流测试精度： ± （5％+3个字）；
2.两引出端与外壳间电压试验：输出电压范围：AC0～5kV；
漏电流范围： 0.5mA ～ 100mA；
最大容量10KVA
显示电压精度：±（3％+5个字）；
漏电流测试精度：±（5％+3个字）；
3.定时器定时间：1～99s
4.定时器定时精度：±（3％+2个字）；

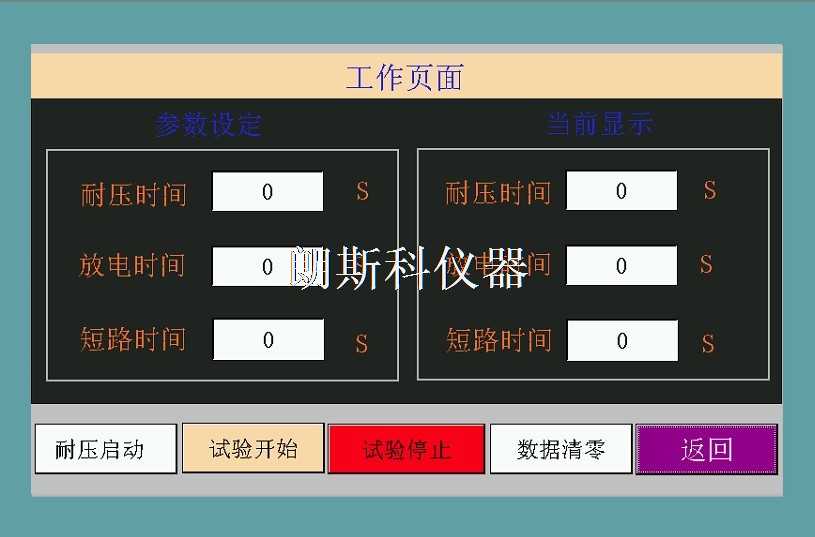

5. 大触摸屏显示和操作设置，中文菜单操作界面
6.升压速率：＜150V/s
7.采用电抗补偿方式；
8.工作电源：220V±10％，50/60Hz±2Hz。
9.数据具有掉电保护功能；
10.配一个防爆试验盒。
11.配电容器金属安装板和V型金属板
用于固定电容器两引出端间耐压、引出端与外壳间耐压及绝缘安全性能测试。常用名称包括电容器耐压试验装置、电容器耐压测试仪、电容器极间耐压试验机、电容器高压测试装置。适用于薄膜电容器、抑制电源电磁干扰用电容器及其他需按相应分规范进行耐压验证的电容器。
GB/T 7332-2011等同采用IEC 60384-2:2005，适用于金属化聚酯膜介质直流固定电容器；GB/T 6346.14-2023等同采用IEC 60384-14:2013，适用于抑制电源电磁干扰及连接电网的固定电容器。两套标准适用对象不同，耐压值、持续时间和判定条件应按被测电容器所属分规范及额定参数确定。
试验时根据端子组合选择极间或端子对外壳回路，设定AC/DC试验电压、升压过程和保持时间，并监测试验电流或漏电流。设备参数覆盖AC/DC 100V～5kV、AC试验电流0.1A～20A、漏电流0.5mA～100mA及1～99s定时，可结合防爆试验盒和金属安装板完成安全防护与试样定位。
设备可由高压电源、测量回路、触摸屏控制、定时保护、防爆试验盒及专用夹具组成。选型时应提供电容类型、额定电压、容量范围、端子结构和目标标准。相关设备可查看电容器脉冲电压试验装置和自愈式电容器自愈和极间耐压试验装置。
