当前位置:首页 > 产品中心 > GB7000灯具类检测设备 正文 GB7000灯具类检测设备
灯具调节试验装置
灯具调节试验装置
灯具调节试验装置
灯具调节试验装置

灯具调节试验装置

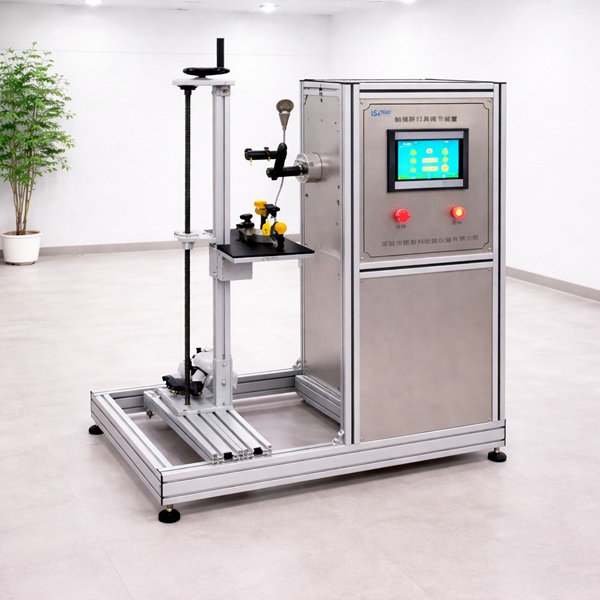

产品型号:LSK-DTJ

灯具调节试验装置,又称灯具调节机构试验机、灯具调节耐久试验机、可调式灯具弯折试验机,主要用于台灯、落地灯、绘图灯、橱窗聚光灯等可调节灯具的关节弯折、摆动和重复调节耐久测试。设备采用PLC控制及液晶操作面板,试验角度0~180°可调,速度1~10次/min,试验次数0~999999次可设,具备同轴定位、断电异常计数及结束报警功能,可结合GB/T 7000.1-2023相关调节装置试验要求进行检测。


欢迎咨询定制专业检测设备,来电来图即刻服务。
×

微信咨询

请扫码添加微信,或通过邮箱、电话联系我们。

朗斯科微信二维码
产品概述

LSK-DTJ灯具调节试验装置主要用于可调节式灯具活动关节、调节臂及连接结构的重复运动耐久测试,评价灯具在规定调节次数后,活动机构、电源软线及相关电气连接是否出现不符合要求的损伤。

设备适用于绘图灯、台灯、落地灯、橱窗聚光灯以及其他具有可调节倾角或位置结构的灯具,可模拟使用过程中灯头、调节臂和活动关节的反复弯转与摆动操作。

LSK-DTJ采用PLC控制系统及液晶操作面板,可设置试验角度、运行速度和循环次数。设备具有调节轴线定位、运行限位及故障记录功能,适用于灯具生产企业、质量检测机构和照明产品研发实验室。

20260320/8b70f480a194d420b142b4b0ccc9ceff.jpg

主要技术参数

产品型号: LSK-DTJ

适用灯具: 绘图灯、橱窗聚光灯、台灯、落地灯及其他具有活动调节机构的灯具。

弯转角度: 0~180°可调。

试验频率: 1~10次/min可调。

试验次数: 0~999999次可设置。

一次试验循环: 调节机构从运动范围一端运行至另一端,再返回起始位置。

控制系统: PLC控制,液晶操作面板。

定位方式: 机械定位辅助调节,使设备弯转轴线与灯具转动关节中心对应。

运行保护: 限位保护、导线断电异常记录、试验结束报警。

工作电源: AC 220V,50Hz。

适用标准

LSK-DTJ灯具调节试验装置主要用于GB/T 7000.1《灯具 第1部分:一般要求与试验》中关于灯具调节装置的相关机械安全检测。

GB/T 7000.1-2023第4.14.3条涉及灯具调节装置的结构与试验要求,包括活动关节、调节支架、伸缩结构及其内部或外部连接导线在调节过程中的安全性。

对于需要经常调节的灯具、偶尔调节的灯具及可设定位置的灯具,试验方法应根据对应分类确定操作次数和运动范围。

采用IEC 60598-1相关试验要求的项目,应根据实际执行版本核对相应条款及测试程序。

设备可按规定的调节动作开展重复运动试验。具体是否满足相关标准的全部试验要求,应结合被测灯具结构、调节行程、实际夹具及设备配置确定。

灯具调节试验装置的工作原理

灯具调节试验通过机械驱动机构带动被测灯具活动关节,在规定角度和频率下反复运行,以模拟灯具使用过程中调节灯头位置、改变照射方向或调整调节臂姿态的机械动作。

试验时,将灯具按实际使用方式安装在夹具上,使驱动机构的运动轴线与被测关节的转动中心尽可能保持对应关系,再按照试验要求设置运动方向、角度、频率和循环次数。

在试验过程中,设备带动灯具调节机构重复运动,观察活动结构是否出现松动、卡滞、损伤或异常变形,并关注经过活动关节的电源软线是否受到不允许的挤压、夹持、磨损或过度扭转。

完成规定循环后,应按照实际标准检查调节机构、导线绝缘及相关电气连接的状态。

灯具调节试验需要多少次循环?

不同类型灯具的正常调节频率存在差异,因此相应标准针对不同调节用途规定了不同的试验程序。

对于经常需要调整照射方向的绘图灯、偶尔调节的橱窗聚光灯,以及主要在安装或设定时进行位置调整的灯具,应分别按照相应类别选择试验条件。

在相关灯具调节装置试验方法中,常见的操作次数包括1500次、150次和45次。具体采用哪一种次数,应以实际执行的标准版本、灯具分类及适用条款为准。

LSK-DTJ设备试验次数可在0~999999次范围内设置,能够满足不同试验程序对循环计数的设置需求。

灯具调节试验的角度和速度要求

调节角度与速度直接影响灯具关节及内部导线在测试过程中的受力状态。

LSK-DTJ设备公开配置的弯转角度为0~180°可调,试验频率为1~10次/min,可根据适用试验方法及灯具实际调节范围进行设置。

一个完整循环是指调节机构由一端移动至另一端,再返回起始位置。进行试验时,应以完整循环作为计数依据,避免将单向运动错误地计为一个完整循环。

对于规定最大运动频率为每小时600次的试验方法,应根据完整循环次数进行速度设置,同时确保实际机构运动平稳,避免非规定的冲击和过度发热。

试验角度应以被测灯具的实际可调范围及标准规定为依据,不应为了达到设备最大角度而强行超出灯具自身机械限位。

调节关节为什么需要同轴定位?

可调节灯具的关节通常通过转轴、铰链或其他活动连接机构实现角度改变。

如果测试设备的驱动轴线与灯具关节中心明显偏离,反复运动时可能产生额外弯矩、偏载或夹具拉扯,导致试验状态偏离实际调节动作。

LSK-DTJ采用辅助定位方式,使弯转机构的旋转轴线与灯具转动关节中心对应,有助于减少非规定机械应力对测试结果的影响。

对于多关节灯具,应根据需要测试的具体关节分别确认安装位置、运动路径和其他活动部件的约束状态。

灯具导线断裂与异常监测

灯具调节试验不仅考察活动机构是否能够正常运动,也需要关注导线通过关节或活动连接位置时的机械损伤。

在长期反复调节过程中,如果导线受到不允许的挤压、夹持、磨损或扭转,可能出现绝缘损伤、导体断股或电气连接中断等问题。

LSK-DTJ具备相应的断电异常记录功能,当试验过程中发生能够被设备识别的导线断电情况时,可记录当前试验次数,并在完成试验后提供报警提示。

需要注意的是,电气导通状态正常不代表导线不存在机械损伤。完成试验后,仍应按照相应试验方法检查导线绝缘、活动关节及连接部件。

PLC控制与操作功能

LSK-DTJ采用PLC与液晶面板组成控制系统,能够设置试验角度、运动速度及试验次数,方便开展不同调节程序的测试。

设备通过驱动机构执行重复弯转动作,并利用定位和限位机构对运动范围进行控制,以降低测试过程中出现异常过行程的风险。

试验次数及异常状态可通过操作界面进行查看,测试完成后可进行相应报警提示。

对于不同结构的台灯、落地灯及专业调节灯具,可结合试样尺寸和关节位置调整安装夹具,选择合适的测试运动范围。

灯具调节试验与悬挂灯具扭转试验的区别

灯具调节试验主要评价活动关节、调节臂及内部导线在反复调节过程中的耐久性,其主要测试过程是规定次数的往复弯转或旋转动作。

悬挂灯具扭转试验则主要评价刚性悬挂结构在规定扭矩作用下的机械稳定性,重点在于悬挂固定部件承受扭转载荷的能力。

两类试验的检测目的、加载方式及结果评价条件不同。即使都涉及旋转运动,也不能仅凭外形或运动形式将两种试验设备直接互相替代。

适用范围

LSK-DTJ灯具调节试验装置适用于台灯、落地灯、绘图灯、橱窗聚光灯及具有转动、弯折或位置调节机构的照明产品。

设备可用于灯具制造企业的产品研发验证、活动关节寿命与可靠性测试,以及检测机构对相关灯具机械安全性能的检验。

对于具有多个调节关节、特殊伸缩结构或非标准安装方式的灯具,应根据实际样品配置相应夹具和试验程序。

设备选型要点

选择灯具调节试验装置时,应重点确认执行标准及版本、被测灯具的关节结构、调节范围、旋转方向、试验频率、循环次数和导线监测要求。

对于需要经常调节方向的灯具,应关注调节轴线的定位精度、往复运动稳定性以及导线在活动过程中的受力情况。

如果样品具有多个独立活动关节,应确认设备是否能够通过调整夹具分别完成相应测试,以及试验过程中其他关节是否需要进行固定。

对于特殊大型落地灯或不规则调节支架,还应结合实际样品尺寸核对设备安装空间和驱动机构的适用能力。

常见问题

1. 灯具调节试验装置主要检测什么?

主要用于可调节灯具的活动关节和调节机构重复运动耐久测试,并检查相关导线及电气连接是否出现不符合要求的损伤。

2. 灯具调节试验是测试关节还是测试电源线?

两者都可能涉及。试验主要针对灯具调节机构,同时检查在调节过程中受到机械作用的导线和相关连接部件。

3. 一次调节循环怎样计算?

调节机构从运动范围的一端运行至另一端,再返回起始位置,计为一个完整循环。

4. 所有灯具都需要进行1500次调节试验吗?

不是。不同调节用途的灯具可能适用不同试验次数,应根据标准版本及灯具分类选择相应程序。

5. 557号设备能否测试刚性悬挂灯具扭矩?

灯具调节试验装置主要用于活动调节机构的重复运动检测。对规定扭矩下的刚性悬挂结构测试,应使用相应扭转试验装置。

6. LSK-DTJ能否用于GB/T 7000.1-2023?

设备的调节角度、试验频率、计数控制及导线异常记录功能与相关调节装置测试用途相对应。具体是否满足相应检测要求,应结合试样结构、夹具配置及标准规定的完整试验条件进行确认。

朗斯科灯具调节试验设备

深圳市朗斯科检测仪器有限公司提供LSK系列灯具机械安全及耐久性测试设备。

LSK-DTJ灯具调节试验装置采用PLC控制、可调角度驱动机构、同轴定位及异常记录功能,可用于可调式灯具活动关节、调节机构和相关导线的重复运动测试,并根据实际样品和标准要求确定测试配置。

LSK-DTJ灯具调节试验装置主要用于可调节台灯、落地灯及其他灯具活动关节的弯折、摆动和重复调节耐久测试。对于需要检测刚性悬挂灯具在规定扭转载荷下机械强度的项目,可选择悬挂灯具扭转试验机。两类设备分别针对活动关节调节耐久和刚性悬挂扭矩性能,应根据实际检测要求选择。
