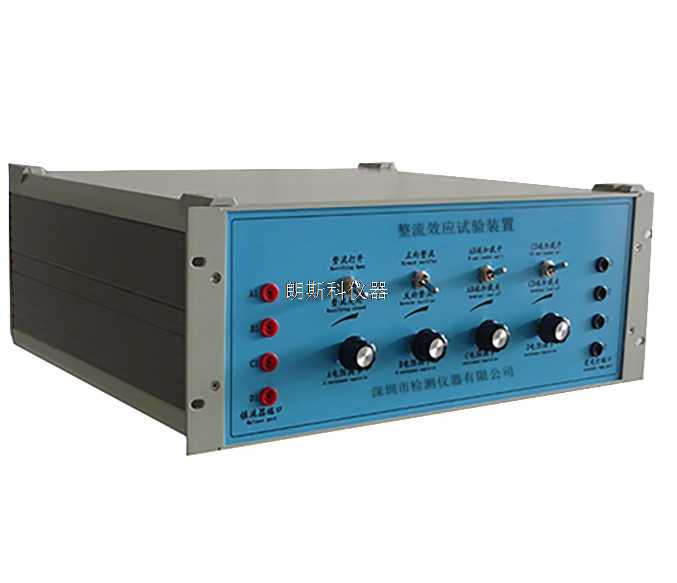

产品型号：LSK-D700
整流效应试验装置是完全满足IEC60598-1、GB7000.1-2015（灯具 第1部分:一般要求与试验），附录C（图C.1及图C.2）要求，GB19510.4-2009标准中第16章节要求制造及图1、图2所示规格、GB19510.7-2005、GB19510.13-2007等标准要求设计制造，
一、设备概述：
整流效应试验装置是完全满足IEC60598-1、GB7000.1-2015（灯具 第1部分:一般要求与试验）附录C（图C.1及图C.2）要求，
GB19510.4-2009标准中第16章节要求制造及图1、图2所示规格、GB19510.7-2005、GB19510.13-2007等标准要求设计制造，
它能满足上述标准所涉及异常电路的试验的要求。本装置配置了常用的0～30 Ω的 4组等效电阻。
二、整流效应试验装置主要技术参数：
1.工作电压： 交流220V /50Hz；
2.输入功率： 60VA 试验灯；
3.串联二极管两排反并联，产生10V～15V电压；
4.图1的二极管30A/600V，图2二极管100A/600V；
5.可调电阻0～200Ω，功率100W；
6.整体封闭式机盒设计，标配四柱接线；
7.具有正向整流与反向整流功能；
8.具有瞬时电压的耐冲击功能；
9.整机尺寸：L600×W600×H300（mm）；
10.机箱材质：冷杂钢烤漆。
整流效应试验仪产品特点：
1.MCU控制实现自动化测试，操作简便；
2.完整显示测试时间，方便了解每个试验进程；
3.程式的选择与测试均有状态显示，试验情况一目了然；
4.试验线路振荡周期，数据准确；
5.预热时间可自行设置；
6.背光液晶显示；
7.测试安全可靠。
满足标准：
整流效应试验装置是完全满足IEC60598-1、GB7000.1-2015（灯具 第1部分:一般要求与试验）附录C（图C.1及图C.2）要求，
GB19510.4-2009标准中第16章节要求制造及图1、图2所示规格、GB19510.7-2005、GB19510.13-2007等标准要求设计制造，
它能满足上述标准所涉及异常电路的试验的要求。本装置配置了常用的0～30 Ω的 4组等效电阻。
常用名称：整流效应试验装置、灯具整流效应测试仪、异常电路试验装置、荧光灯整流效应测试设备。用于评价灯具及控制装置在异常整流工作状态下的安全性能。
适用标准包括GB 7000.1-2015、GB 19510系列及IEC 60598。现行通用灯具标准GB/T 7000.1-2023修改采用IEC 60598-1:2020。GB 19510系列属于灯的控制装置标准体系，应按实际镇流器或控制装置类别选择相应分册，并与灯具通用安全要求配合使用。
试验通过专用异常电路模拟光源或控制装置产生的整流效应，使被测灯具在规定异常条件下工作。测试过程中监测电流、温升、工作状态和保护动作，关键参数包括试验线路、电源条件、持续时间、负载及监测通道。
系统可由异常试验线路、电源控制、切换组件、测量仪表及安全箱体组成。相关设备可参考光源整流测试仪、热保护式镇流器加热试验箱。
深圳市朗斯科检测仪器有限公司可根据灯具结构、产品图纸、执行标准、试验工位及检测要求提供标准设备、专用夹具和非标测试系统。
