灯具老化寿命测试架
灯具老化寿命测试架
灯具老化寿命测试架
灯具老化寿命测试架

灯具老化寿命测试架

产品型号:LSK-DLH2

灯具老化寿命测试架,又称灯具老化测试架、LED灯具老化架、灯具寿命测试架、灯具耐久老化试验架,主要用于LED灯具及照明产品的连续点亮、通断循环、长期运行及故障监测。设备采用上、中、下三层结构,共设120个测试位,配备E27、B22、E40灯座及夹线工装,支持各层独立调压、ON/OFF循环、电压电流功率在线监测、故障记录及声光报警,适用于灯具生产老化、研发验证和批量质量检测。



欢迎咨询定制专业检测设备,来电来图即刻服务。
×

微信咨询

请扫码添加微信,或通过邮箱、电话联系我们。

朗斯科微信二维码
产品概述

LSK-DLH2灯具老化寿命测试架主要用于LED灯具及各类照明产品的连续点亮、通断循环、运行老化和耐久性能测试,可在规定供电及运行条件下,对多个灯具样品进行批量老化试验,并实时监测工作状态及电参数变化。

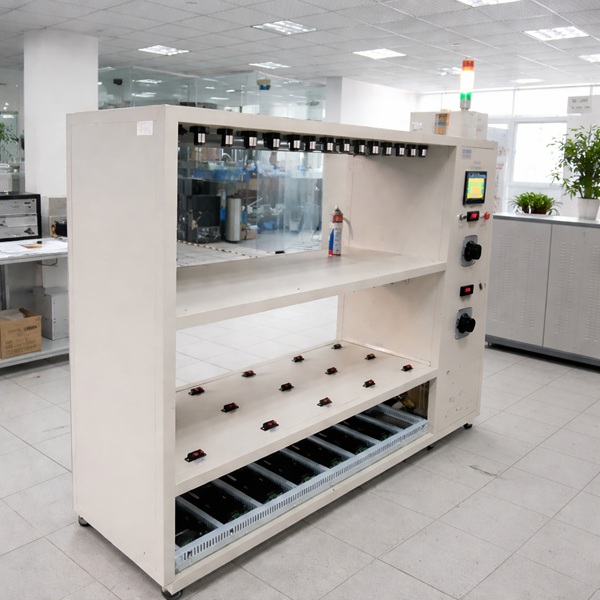

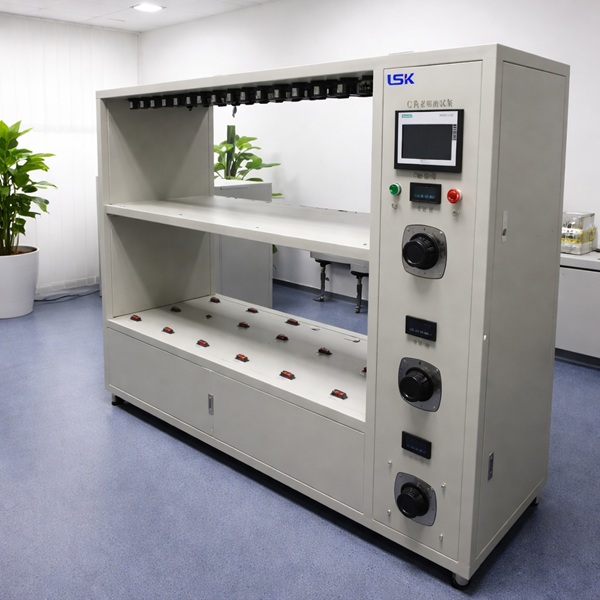

设备采用上、中、下三层测试结构,共设120个测试位,配置E27、B22、E40灯座及夹线安装工装,能够适应多种灯具与光源产品的测试需求。各层分别设置供电调压、过载保护和短路保护装置,可根据试验要求配置不同的运行电压及通断周期。

LSK-DLH2采用信捷PLC和彩色触摸屏控制系统,支持连续运行、ON/OFF冲击循环及分阶段老化程序,并可在线监测灯具电流、电压、功率和功率因数。当被测样品出现异常时,系统能够记录故障信息并进行相应报警,适用于照明产品研发实验室、生产老化检测及质量控制。

20260323/f67351d4fd1203a9970abafd768763ea.jpg

主要技术参数

参数项目技术规格
产品型号LSK-DLH2
测试位数量共120个
机架结构上、中、下三层
上层测试位60个
中层测试位40个
下层测试位20个
上层调压器5kVA,0~300V,1台
中层调压器5kVA,0~300V,1台
下层调压器10kVA,0~300V,1台
电压显示各层配置数显电压表
上层最大负载输入电流10A
中层最大负载输入电流10A
下层最大负载输入电流20A
ON/OFF控制各层独立设置通断电时间
通断时间最小设定单位1s
在线电参数监测电压、电流、功率、功率因数
故障检测断路、短路及异常电参数监测
故障记录故障原因、发生时间及已完成试验次数
故障报警对应测试位置异常显示及声光报警
过载保护每层独立过载检测与保护
短路保护每层配置短路保护开关
总电源保护漏电保护开关
控制系统信捷PLC+彩色触摸屏
机架主结构40×40×1.2mm方通焊接
外隔板及层板1.2mm冷轧钢板折弯加工
表面处理喷塑处理
移动方式4英寸万向脚轮,其中2件带刹车

120个测试位的分层配置

LSK-DLH2灯具老化寿命测试架采用三层布局,不同测试层配置相应灯座及安装工装,可用于多种光源和灯具的批量运行试验。

测试层测试位数量安装配置
上层60位60个E27灯座,向下安装
中层40位20个B22灯座、20个E40灯座,向下安装
下层20位10套四位夹线工装,向上安装
合计120位多种灯座及夹线安装方式

三层结构配合不同功率等级的调压器,可根据测试产品类型安排不同测试层的运行任务。对于不同灯座类型、接线方式或特殊结构灯具,应根据实际试样确认安装适配性。

适用标准

LSK-DLH2灯具老化寿命测试架可用于照明产品生产老化、通断循环及长期运行可靠性验证。相关试验方法应根据被测灯具类型和检测目的,结合适用标准确定。

GB/T 7000.1-2023《灯具 第1部分:一般要求与试验》涉及灯具通用安全及相关耐久试验要求。对于采用该标准开展检测的项目,应根据相应试验条款确认灯具安装方式、运行条件、试验时间和环境要求。

GB/T 33721《LED灯具可靠性试验方法》涉及LED灯具的可靠性试验,可作为选择相关工作寿命、开关试验及可靠性验证方案的技术依据。实际采用的标准版本和测试条件应与项目要求对应。

对于LED模块的性能及光通维持测试,可结合GB/T 24824《普通照明用LED模块测试方法》等适用方法确定相应测试方案。

本设备以多工位供电、连续运行、通断循环及电参数监测为主要功能。涉及规定环境温度控制、光通量测量或完整寿命推算的项目,还应配合具备相应功能的检测系统。

灯具老化寿命测试架的工作原理

灯具老化寿命测试架通过向被测灯具提供规定的工作电源,使样品在连续点亮或周期性通断状态下运行,以观察其在试验过程中是否出现异常失效。

设备按照设定程序控制各层供电状态,通过电参数采集系统实时记录灯具工作电流、电压、功率及功率因数,并将不同测试位置与对应的监测数据关联。

当被测产品出现断路、短路、功率异常或其他符合报警条件的情况时,系统可记录故障位置、发生时间、异常信息及已完成的试验次数,并通过显示界面和声光报警提示操作人员。

通过连续运行和规定次数的通断循环,可对灯具的驱动电源、连接部件及整机运行稳定性开展相应的老化和可靠性验证。

ON/OFF开关循环寿命测试

灯具在正常使用过程中会经历反复通电和断电,尤其是驱动电源及控制电路,需要承受不同开关状态下的电气应力。

LSK-DLH2支持各层独立设置ON/OFF通断时间,通电和断电时间的最小设定单位为1s,可按照测试方案开展连续点亮和周期性通断试验。

设备支持分阶段运行程序,例如先连续点亮一定时间,再进行ON/OFF循环测试,最后再次连续点亮,并在程序结束后自动停止运行。

在开关循环过程中,可结合电压、电流和功率等数据判断灯具是否出现异常工作状态。具体试验次数、通断周期及判定条件应依据实际测试方案确定。

电压、电流、功率及功率因数在线监测

灯具老化过程中,除了观察样品能否持续点亮,还应关注其电气运行状态是否稳定。

LSK-DLH2可在线监测各测试位的电流、电压、功率和功率因数,并按测试位置进行编号管理,方便识别不同灯具的运行状态。

当样品出现功率超出设定范围、断路或其他可识别故障时,系统可在对应位置显示异常状态,便于操作人员快速定位。

对于需要开展批量灯具老化试验的企业,多工位电参数监测能够减少单纯依靠人工观察判断灯具状态的工作量,并有助于保留试验过程中的故障记录。

三层独立供电与调压功能

设备上层及中层分别配置5kVA、0~300V手动调压器,下层配置10kVA、0~300V手动调压器,并配置相应数显电压表。

通过分层供电与调压配置,可根据不同测试样品的额定电压及老化试验条件确定对应运行电压。各层配置独立的过载保护及短路保护,提高批量运行过程中的电气保护能力。

其中,上层和中层最大负载输入电流分别为10A,下层最大负载输入电流为20A。实际运行时应根据灯具功率、工作电流和同时运行数量合理分配负载,避免超过各层允许的供电能力。

对于不同额定电压、不同灯座结构及特殊供电方式的灯具,应结合实际试样和电源配置确定相应测试方案。

故障检测、报警与试验记录

LSK-DLH2采用PLC控制系统配合彩色触摸屏,对灯具老化过程进行运行管理和状态显示。

设备具备断路、短路及异常工作参数检测功能,可对不同类型的故障设置相应报警提示。系统根据测试位置显示被测样品状态,并记录故障原因、发生故障的时间及已完成的试验次数。

对于多工位并行测试,故障定位功能可帮助操作人员快速找到异常样品,减少逐一检查测试位置的时间。

试验数据和故障信息可用于分析产品在老化过程中的运行情况,为研发验证、生产筛选和质量改进提供参考。

灯具老化测试架的安全保护配置

设备总开关配置漏电保护装置,各测试层分别配置过载检测保护及短路保护开关。

当某层运行电流超过设定保护条件时,设备能够执行相应的保护停机,并提示该层处于过载保护状态。

灯具老化属于长时间带电运行试验,试验时应确保灯座、夹线工装、连接导线及接地系统安装可靠,并根据试样功率和工作状态确定测试负载。

对于高功率灯具、发热较大的照明产品及特殊试样,还应根据实际运行条件考虑散热空间、周围可燃物隔离和实验室供电安全。

灯具老化测试与灯具寿命测试有什么区别?

灯具老化测试通常通过规定时间的连续运行、通断循环或其他工作状态,观察样品是否发生早期失效、电参数异常及运行不稳定等问题,可用于生产过程中的老化筛选和研发验证。

灯具寿命测试则需要根据具体产品标准和寿命评价方法,确定相应的运行周期、失效判定条件和性能维持要求。对于LED灯具,完整的寿命评价还可能涉及光通量及其他光学性能随时间的变化。

LSK-DLH2主要提供批量灯具运行、循环通断、电参数监测和故障记录功能,可作为相关耐久及寿命验证试验的运行平台。

对于需要测量光通维持率、评价L70寿命或开展规定环境下加速寿命试验的项目,应另外确认相应的光学测量、环境控制及数据分析能力。

灯具老化寿命测试架与恒温耐久试验室的区别

灯具老化寿命测试架主要采用开放式多层机架结构,适用于多样品连续点亮、开关循环及电参数监测,重点在于批量运行和老化过程管理。

灯具恒温耐久性试验室则通过独立试验空间和温度控制系统,使灯具在规定温度环境中运行,可用于对环境温度具有明确要求的耐久测试项目。

两类设备在试验空间、环境控制方式和测试用途方面存在差异,应根据实际标准要求和样品数量选用。

适用范围

LSK-DLH2灯具老化寿命测试架适用于LED灯泡、灯具、相关照明产品及具有适配安装方式的光源产品,可用于连续点亮、ON/OFF循环、运行老化及电参数异常监测。

设备适用于LED照明生产企业的批量老化筛选、照明产品研发实验室的运行稳定性验证、质量检测部门的产品抽检,以及相关电工电子实验室的耐久性能试验。

不同产品在灯头形式、额定工作电压、功率及散热要求方面存在差异,应按照实际样品配置灯座和安装工装。

灯具老化寿命测试架选型要点

选购灯具老化寿命测试架时,应重点确认试验工位数量、各层最大允许负载、供电电压调节范围、灯座规格、通断时间控制方式及电参数监测需求。

对于需要同时测试大量灯具的生产企业,可重点考虑多层结构和独立负载保护功能;对于需要记录故障发生时间和异常电参数的研发实验室,应关注故障识别、数据记录及监控界面的完整性。

对于需要恒温环境、光通量测试、调光控制或特殊灯具安装工装的项目,应根据检测要求确定附加配置,避免仅依靠老化测试架替代其他专项检测设备。

常见问题

1. 灯具老化寿命测试架主要检测什么?

主要用于灯具连续点亮、ON/OFF开关循环、长期运行及电参数异常监测,可记录故障状态和试验次数。

2. LSK-DLH2共有多少个测试位?

设备采用三层结构,共120个测试位,其中上层60位、中层40位、下层20位,配置不同灯座和夹线工装。

3. 不同测试层可以设置不同电压吗?

设备各层分别配置独立调压器,可根据相应测试需求设置运行电压,但必须遵守各层供电及负载能力要求。

4. 灯具出现故障后可以自动报警吗?

可以。设备具备相应的异常检测与报警功能,并可记录故障原因、故障时间和已完成试验次数。

5. 灯具老化架能够直接测出LED灯具寿命是多少小时吗?

设备可记录运行和故障信息,但完整的LED寿命评价还涉及适用的测试方法、判定条件及可能需要的光通维持率测量,不能仅凭累计点亮时间直接认定额定寿命。

6. 灯具老化寿命测试架能替代恒温耐久试验室吗?

不能直接替代。老化测试架主要用于多工位运行和电参数监测;恒温耐久试验室能够提供规定的温度环境,两者适用试验条件不同。

朗斯科灯具老化寿命测试设备

深圳市朗斯科检测仪器有限公司提供LSK系列灯具老化、耐久、温升及机械安全检测设备。

LSK-DLH2灯具老化寿命测试架采用120测试位三层结构,配置独立调压、循环通断、在线电参数监测及故障报警功能,可根据灯具规格、试验数量和实际检测要求配置相应老化测试方案,为照明产品研发、生产质量控制和实验室检测提供测试支持。

LSK-DLH2灯具老化寿命测试架主要用于照明产品的连续点亮、ON/OFF循环及多工位运行老化检测。对于需要在规定温度环境下开展灯具耐久性试验的项目,可选择灯具恒温耐久性试验室;对于需要测量灯头及灯具表面温度、开展多点温升检测的项目,可配合灯具防风罩及灯头温升测试系统。不同设备对应不同检测条件,应根据实际试验项目选择。
