GB44017燃气用具连接用金属包覆软管  摆动弯曲性试验机

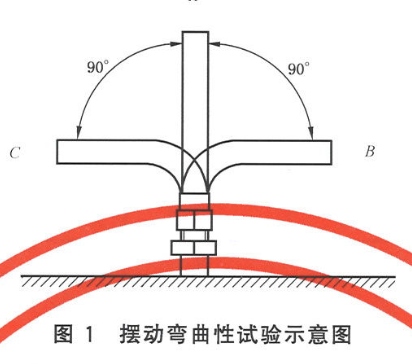

包覆管试样按图1进行安装,将其一端固定,通入0.02MPa气压,绕固定端进行左右各90°摆动弯

曲,左右各一次为一个循环,包覆管处于B点位置和C点位置为水平状态,水平段包覆管的中心线与压

套上沿的垂直高度为100mm士5mm,以每分钟30个循环的频率完成5000个循环,去掉外层被覆

1折曲速度：5次/min;层,检查其金属包覆层是否有破坏,然后按7.4.1 的规定进行气密性试验

2圆筒直径：40mm、50mm、60mm、80mm、100mm各2个;

3弯曲角度：左右90°，由A-B-A，A-C-A弯曲，此为二次180°弯曲;

4计数器：数位式，0~999次任意设定;

5控制方式：继电器+电机驱动;

6试验工件：单工位;

7电源：AC220V、3kw;

8外形尺寸：L840×W620×H1500(mm)
