产品概述

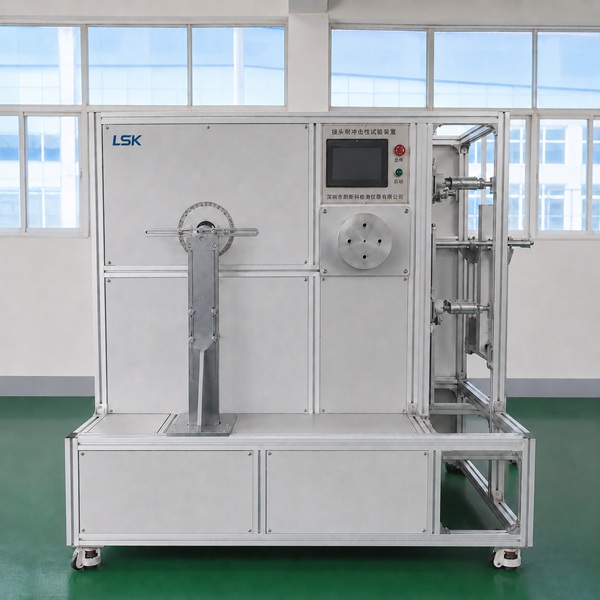

接头耐冲击性试验装置
依据标准：
CJ/T 197—2010《燃气用具连接用不锈钢波纹软管》中 7.12 冲击性试验 GB/T 26002—2010《燃气输送用不锈钢波纹软管及管件》中 6.1.3 耐冲击性试验
技术参数：
1、满足试件规格：DN10-DN32。
2、冲击功：13.5J、21J；
3、每小格刻度：0.5J；
4、扬摆角度：150°；
5、相应的阀门、压力表1套，精度不大于0.2kPa；
产品用途、应用范围与常用名称
燃气软管接头耐冲击试验装置主要用于燃气软管、不锈钢波纹软管及配套管件接头的机械冲击性能检测，评价连接部位在受到规定冲击能量后是否出现开裂、脱落、破坏或影响密封性能的异常。常用名称包括燃气管接头冲击试验机、波纹软管接头耐冲击测试仪、燃气连接管接头冲击装置、软管接头机械冲击试验机等。
适用标准与国内外标准对应关系
燃气用具连接用不锈钢波纹软管现行可依据GB 41317-2024进行相关机械性能测试；燃气输送用不锈钢波纹软管及管件现行可依据GB/T 26002-2025确认相应试验要求。若客户产品技术文件指定CJ/T 197-2010等标准，可按项目要求配置对应的试样尺寸、冲击能量和试后检查条件。不同产品标准之间不直接视为等效，应按被测软管及接头的实际执行标准进行试验。
测试原理、关键参数与测试方法
测试时将软管接头或管件固定在规定夹具位置，通过摆锤或冲击机构向指定部位施加规定冲击能量。设备可根据试样规格配置DN10-DN32等连接夹具，并设置相应冲击功和摆锤释放位置。冲击完成后检查接头、软管连接处及结构件是否出现裂纹、变形、松脱或破坏，必要时再进行气密性检测。
设备组成、选型建议、相关设备与技术服务
设备主要由刚性机架、摆锤或冲击组件、能量刻度机构、试样夹具、接头固定组件及安全防护结构组成。选型时应确认软管和接头规格、冲击位置、冲击能量及试后是否需要气密测试。相关密封性能可配套
燃气软管气密性试验机，耐压性能可配套
燃气软管耐压试验机。
