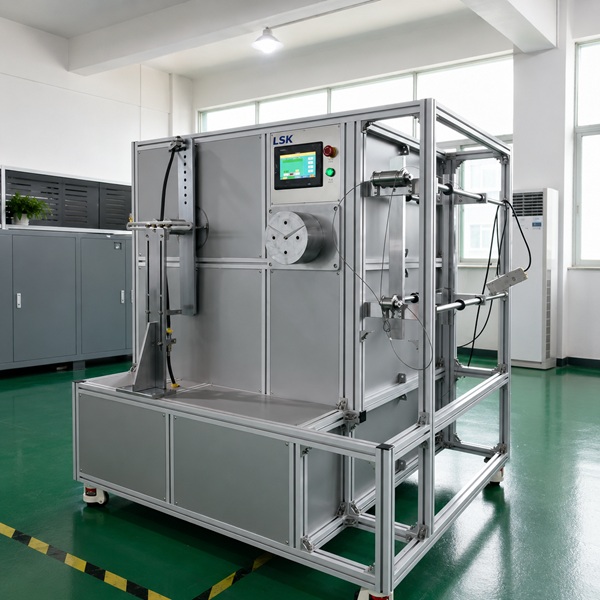

产品型号：LSK-BWQ
波纹金属软管弯曲性能试验机是一种用于金属波纹软管及燃气连接软管弯曲性能检测的专用设备，也称金属波纹管弯曲试验机、不锈钢波纹软管弯曲试验机及软管柔性测试设备。适用试件规格DN10～DN32，试件长度0～1100mm，弯曲导板距离0～800mm，至少配置3个测试工位，其中柔软性（悬挂法）2工位、室温弯曲方法1工位。配备30mm、40mm、50mm、60mm、80mm、100mm弯曲圆筒，挂重质量1.0kg、1.5kg，试件气源范围0～0.4MPa。
LSK-BWQ波纹金属软管弯曲性能试验机是一种用于波纹金属软管及相关燃气连接软管弯曲性能检测的专用试验设备，也称波纹金属软管弯曲试验机、不锈钢波纹软管弯曲试验机、金属波纹管弯曲测试机及燃气波纹管弯曲性能试验机。
设备主要用于检测金属波纹软管在规定弯曲条件下的弯曲性能、柔软性及室温弯曲性能，可根据不同试验项目配置相应的弯曲圆筒、导向机构及试样夹持结构。
本设备适用于DN10～DN32规格的波纹金属软管，试件长度0～1100mm，弯曲导板距离0～800mm，至少配置3个试验工位，其中柔软性（悬挂法）2个工位、室温弯曲方法1个工位。
设备配置不同直径的弯曲圆筒及相应挂重，可根据试验要求选择对应规格，用于金属波纹软管及相关产品的研发验证、质量检验和型式试验。
| 参数项目 | 技术规格 |
|---|---|
| 产品型号 | LSK-BWQ |
| 产品名称 | 波纹金属软管弯曲性能试验机 |
| 试件规格 | DN10～DN32 |
| 试件种类 | 满足8种常规连接尺寸 |
| 试件长度 | 0～1100mm |
| 弯曲导板距离 | 0～800mm |
| 试件工位 | 至少3个工位 |
| 柔软性（悬挂法） | 2个工位 |
| 室温弯曲方法 | 1个工位 |
| 弯曲圆筒直径 | 30mm、40mm、50mm、60mm、80mm、100mm |
| 挂重质量 | 1.0kg、1.5kg |
| 试件气源范围 | 0～0.4MPa |
1. GB 41317-2024《燃气用具连接用不锈钢波纹软管》
现行国家标准，适用于燃气用具连接用不锈钢波纹软管。标准规定了相关弯曲性能及柔软性试验要求，设备可根据标准规定的试验方法配置相应夹具和测试条件。
2. GB/T 26002-2025《燃气输送用不锈钢波纹软管及管件》
现行国家标准，适用于燃气输送用不锈钢波纹软管及管件，包含相关弯曲性能试验要求。
3. GB/T 14525-2010《波纹金属软管通用技术条件》
适用于管道系统中用于补偿位移和安装偏差、吸收振动及降低噪声的波纹金属软管，规定了软管静态弯曲等相关性能要求及试验方法。
4. GB/T 5565.1-2017《橡胶及塑料软管及非增强软管 柔性及挺性的测量 第1部分：室温弯曲试验》
适用于相关橡胶及塑料软管的室温弯曲性能测量，可根据方法A的试验要求选择相应圆筒及测试条件。
不同标准的试验对象、试样尺寸、弯曲方法和判定要求存在差异。实际检测时应根据产品类型、标准版本及具体试验条款确定设备配置。
波纹金属软管弯曲性能试验主要通过规定的弯曲圆筒、导向机构及加载条件，使软管试样按照标准要求形成相应弯曲状态，从而检查软管在弯曲过程中的结构完整性及柔性表现。
根据不同测试项目，可采用相应的试验方法。
1. 柔软性（悬挂法）试验
按照相应标准规定，将软管试样进行布置并施加规定质量的挂重，通过试样在自重及加载条件下形成的弯曲状态，检查其柔软性及相关性能。
本设备配置2个柔软性（悬挂法）试验工位，可用于对应试验项目。
2. 室温弯曲方法A
根据GB/T 5565.1-2017方法A的要求，选择规定直径的弯曲圆筒，将软管试样按照标准规定的方法进行弯曲，测量或检查其弯曲性能。
本设备配置1个室温弯曲试验工位，可根据试样规格及标准要求选择相应圆筒。
3. 弯曲性能试验
根据被测软管产品标准的要求，选择对应的试样长度、弯曲导板距离、圆筒直径及加载条件，使试样达到规定弯曲状态，并检查软管是否出现裂纹、异常变形或其他影响使用性能的现象。
1. 多规格试样适用
设备适用DN10～DN32规格软管，可满足8种常规连接尺寸，便于不同规格试样的弯曲性能检测。
2. 可调弯曲导板距离
弯曲导板距离为0～800mm，可根据试样长度及对应测试要求进行设置。
3. 多种弯曲圆筒
设备配备30mm、40mm、50mm、60mm、80mm及100mm不同直径的弯曲圆筒，可根据标准规定的弯曲尺寸选择使用。
4. 多工位测试结构
设备至少配置3个工位，其中柔软性（悬挂法）2个工位、室温弯曲方法1个工位，满足相应测试项目的布置需求。
5. 配套挂重
配置1.0kg及1.5kg挂重质量，用于相应柔软性试验项目。
6. 试件气源配置
试件气源范围为0～0.4MPa，可根据对应试验项目及产品标准要求使用。
试验准备： 根据被测软管的公称尺寸、执行标准及试验项目，确认试件长度、弯曲圆筒直径和对应加载条件。
试件安装： 将软管试样安装到对应试验工位，检查连接及固定情况。
选择试验工位： 根据测试项目选择柔软性（悬挂法）工位或室温弯曲方法工位。
设置测试条件： 根据适用标准选择弯曲圆筒直径、弯曲导板距离及相应挂重质量。
实施弯曲试验： 按照相应标准规定的试验方法，使软管形成规定的弯曲状态。
检查试验结果： 检查软管波纹管本体及相关结构是否出现裂纹、异常变形或其他不符合标准要求的情况。
结果记录： 记录试样规格、测试方法、弯曲圆筒直径、挂重条件及检查结果，并根据对应标准进行判定。
注意：不同产品标准对试样长度、弯曲半径、挂重质量及弯曲方法的要求可能不同，不能将同一组测试条件直接用于所有规格的软管。
LSK-BWQ波纹金属软管弯曲性能试验机主要适用于金属波纹软管及相关连接软管的弯曲性能和柔软性检测。
主要适用产品包括：
燃气用具连接用不锈钢波纹软管；
燃气输送用不锈钢波纹软管；
波纹金属软管及管件；
不锈钢金属波纹管；
其他需要进行室温弯曲及柔软性测试的软管产品。
设备可用于金属软管生产企业、燃气设备制造企业、产品研发实验室、质量检验部门及第三方检测机构。
选择波纹金属软管弯曲性能试验机时，应根据被测产品的规格、长度、结构及执行标准确定具体测试配置。
1. 根据试件规格选择
本设备适用DN10～DN32规格，并满足8种常规连接尺寸，选型时应确认具体软管接口规格。
2. 根据试件长度选择
设备试件长度为0～1100mm，选型时应确认试样长度是否满足对应标准的试验要求。
3. 根据弯曲尺寸选择
设备配置30mm、40mm、50mm、60mm、80mm和100mm弯曲圆筒，应根据标准规定的弯曲直径选择。
4. 根据试验方法选择
柔软性（悬挂法）配置2个工位，室温弯曲方法配置1个工位，应根据实际检测项目确认是否满足试验要求。
5. 根据加载条件选择
设备配置1.0kg及1.5kg挂重，试验时应根据被测产品标准规定的挂重条件选择，不应自行改变加载质量。
6. 根据试件气源要求选择
设备试件气源范围为0～0.4MPa，应根据实际试验项目确认气源范围是否满足要求。
波纹金属软管弯曲性能试验与摆动弯曲试验属于不同的检测项目。
弯曲性能试验： 主要按照标准规定的弯曲方法、弯曲圆筒及加载条件，对软管的弯曲性能和柔软性进行评价。
摆动弯曲试验： 主要通过试验机构使软管按照规定的摆动方式进行反复弯曲，评价软管在重复摆动条件下的结构性能。
两种测试方法的试验目的、运动形式和测试条件不同，应根据对应标准选择专用试验设备。
1. 波纹金属软管弯曲性能试验机主要检测什么？
主要用于检测波纹金属软管及相关软管的弯曲性能、柔软性及室温弯曲性能。
2. 设备适用哪些软管规格？
适用DN10～DN32规格，可满足8种常规连接尺寸。
3. 设备有几个试验工位？
至少配置3个工位，其中柔软性（悬挂法）2个工位，室温弯曲方法1个工位。
4. 设备配置哪些直径的弯曲圆筒？
配置30mm、40mm、50mm、60mm、80mm及100mm六种直径的弯曲圆筒。
5. 设备配置哪些挂重质量？
配置1.0kg及1.5kg挂重质量，具体使用条件按照对应试验标准确定。
6. 设备可以进行室温弯曲试验吗？
可以，设备配置1个室温弯曲方法工位，可根据GB/T 5565.1-2017方法A的相关要求选择对应测试条件。
7. 这台设备可以进行摆动弯曲试验吗？
本页面设备主要针对弯曲性能、柔软性及室温弯曲方法。连续摆动弯曲属于不同试验项目，建议选择专门的燃气软管摆动弯曲试验设备。
深圳市朗斯科检测仪器有限公司提供波纹金属软管弯曲性能试验机及相关燃气软管检测设备。
LSK-BWQ波纹金属软管弯曲性能试验机适用于DN10～DN32规格试件，试件长度0～1100mm，弯曲导板距离0～800mm，至少配置3个工位，配备不同直径弯曲圆筒及1.0kg、1.5kg挂重。
设备可用于不锈钢波纹软管、燃气连接软管及相关金属波纹软管的弯曲性能、柔软性和室温弯曲试验。
客户可根据产品规格、执行标准及具体检测项目咨询相应设备配置和技术方案。
波纹金属软管弯曲性能检测可根据具体试验方法选择相应设备。对于不锈钢波纹软管的相关弯曲测试，可参考朗斯科不锈钢波纹软管弯曲试验机；对于重复摆动条件下的弯曲性能检测，可参考燃气软管摆动弯曲性试验机；对于软管密封性能检测，可选择燃气软管气密性试验机。
