一、仪器概述：

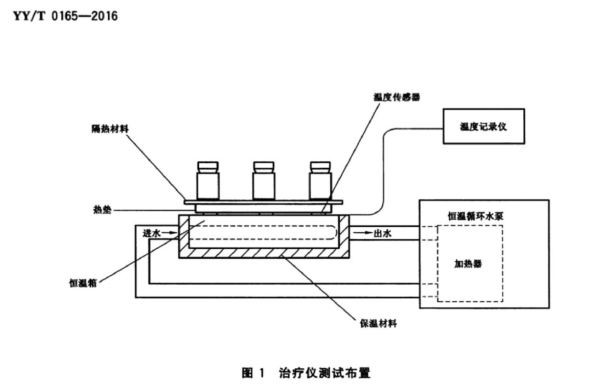

热垫式治疗仪恒温测试系统根据YYT 0165-2016 《热垫式治疗仪》标准中第5.3、5.4章节和附录B试验要求制作而成，用来校验热垫的温度等性能指标。集成了测试槽，恒温测试源，精确定量传输系统于一体，方便了客户的实验操作。

二、设备特征：

● 设计美观，操作方便，可满足客户的温度测试需要；

● 采用大屏数字显示，数显分辨率0.1℃。带排水阀门，根据客户要求可带脚轮。

● 可根据标准准确的以2L/min~6L/min的流量向测试槽输出恒温水源；

● 通过液位显示器可以清楚的看到恒温槽内的水量情况；

● 具有超温保护、超温鸣叫报警，可设定超温报警温度，超温时可自动切断负载；

● 智能PID控制，可自动根据不同的介质自动整定参数；

● 恒温源，测试槽均采用优质不锈钢制作，防腐耐用。

三、主要技术参数：

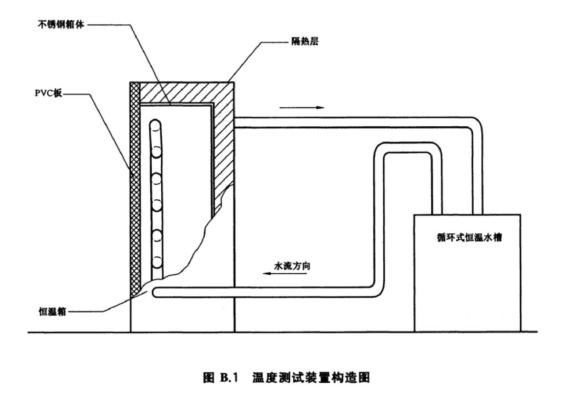

装置结构如下图所示：

1、 恒温箱材质：SU304不锈钢，厚度不少于3mm；

2、恒温箱工作面：敞开式，宽300mm，长600mm，内部由不锈钢管盘绕而成，箱体高100mm，尺寸误差均不超过±10%；

3、恒温箱测试工作面用不少于8mm厚硬型聚氯乙烯板（PVC板）覆盖；

4、恒温箱四周用不少于30mm厚泡沫苯乙烯速率或泡沫尿素速率等保温材料覆盖；

5、恒温箱接口钢管外径：12mm±10%；

6、循环式恒温水槽流量：2L/min～6L/min；

7、隔热材料的构成：干燥的双面绒布，100%棉，密度为100根/英寸；

8、隔热材料的规格：干燥的绒布，尺寸至少为940mm×640mm，误差不超过±10%，数量8层；

9、处理器：采用64位ARM处理器，可高精度高速度处理检测数据；

10、显示：采用PLC真彩触摸屏，界面清晰，功能区规划整齐；

11 、触摸屏控制，采用触摸屏输入参数和对仪器进行操作。
