产品型号：LSK-BGLY
医疗电气设备IPX3/4淋雨试验装置LSK-BGLY主要用于ME设备及医疗电气设备外壳的IPX3、IPX4防水性能测试。设备采用摆管喷水方式，可根据不同医疗设备尺寸选择相应摆管半径，并通过控制摆管角度、摆速、供水流量、样品转台及试验时间，完成IPX3淋雨和IPX4溅水试验，适用于医疗电气设备研发、质量检验及第三方实验室防水性能验证。
医疗电气设备IPX3/4淋雨试验装置主要用于医疗电气设备及ME设备外壳在淋雨、喷水和溅水条件下的防护性能测试。

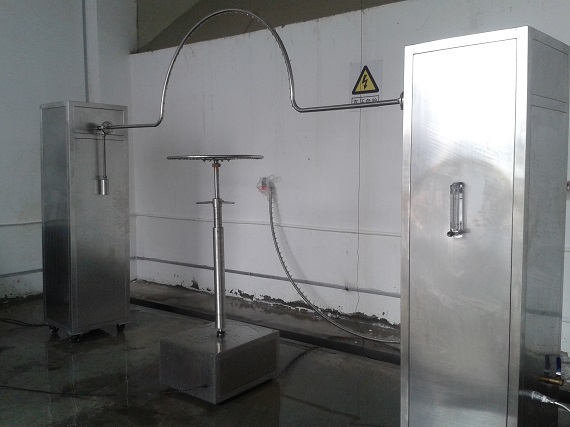

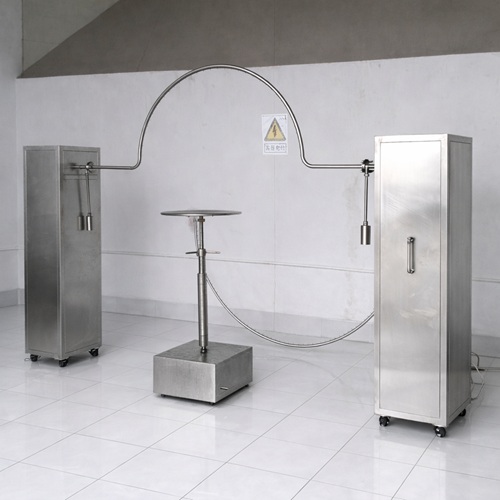

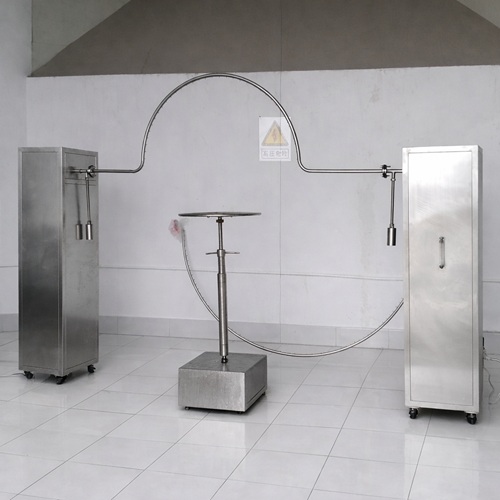

设备通过带标准喷孔的摆管围绕试样往复运动，使被测医疗设备在规定角度范围内接受均匀喷水，用于评价其外壳在IPX3、IPX4条件下的防水性能。
LSK-BGLY采用伺服驱动系统控制摆管运行，并配置自动样品转台、供水系统、流量调节装置及喷孔自动吹气清洁功能，可满足不同尺寸医疗电气设备的防水测试需求。
| 项目 | 技术参数 |
|---|---|
| 摆管规格 | R400、R600、R800、R1000、R1200、R1400、R1600mm，可任选两根 |
| IPX3喷水覆盖角度 | 120° |
| IPX4喷水覆盖角度 | 180° |
| 摆管材料 | 不锈钢 |
| 摆管内径 | Φ15mm |
| 喷水孔径 | Φ0.4mm |
| 喷水口结构 | 不锈钢可拆卸结构，内嵌定位球，可调喷水方向 |
| 摆管驱动 | 伺服电机配专用减速机 |

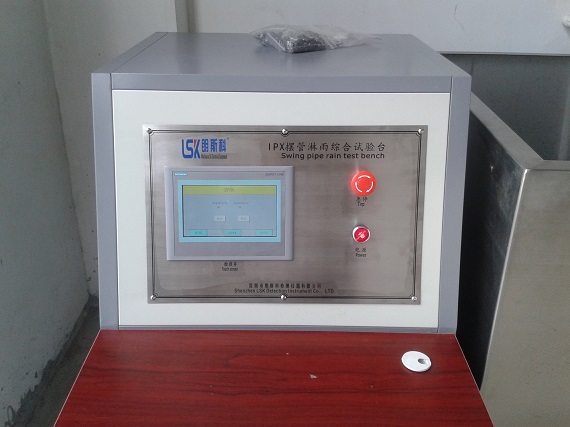

| 摆管角度控制 | 触摸屏设定，可预置试验程序 |
| 自动转台 | 转盘半径R300mm |
| 转台转速 | 1～5rpm可调 |
| 转台高度 | 800～1400mm可调 |
| 样品供电 | 配随动防水插座 |
| 试验时间 | 触摸屏自动设定 |
| 供水水泵 | 1套，变频闭环控制 |
| 流量控制 | 转子流量计手动调节 |
| 喷孔清洁 | 自动吹气清洗 |
| 主体材料 | 304不锈钢 |
| 外形尺寸 | 约3200×2500×1800mm |
| 供电电源 | AC 380V |
本设备主要用于医疗电气设备及ME设备中涉及IPX3、IPX4外壳防水要求的淋雨和喷水测试。
IPX3、IPX4防水等级测试方法可依据GB/T 4208及IEC 60529相关要求执行；医疗电气设备还应结合其实际执行的GB 9706、IEC 60601系列标准及具体产品标准确定防护等级、样品状态、安装方式和试验后的检查要求。
测试对象包括医疗仪器、医疗电气设备、移动式ME设备、带电气外壳的医疗设备以及其他需要进行IPX3、IPX4防水验证的医疗相关产品。
试验时将被测医疗电气设备安装在样品转台上，根据产品尺寸选择合适的摆管规格。

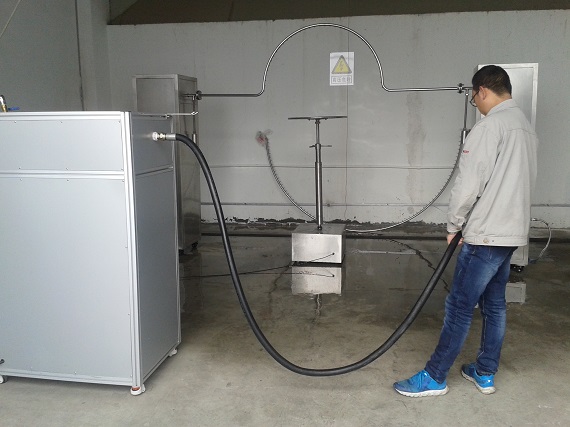

供水系统向摆管稳定供水，摆管按照设定角度和速度围绕试样往复运动，通过均匀分布的喷水孔向医疗设备外壳进行喷水。
IPX3测试主要用于规定方向的淋水防护验证；IPX4测试扩大喷水覆盖范围，用于评价设备外壳抵抗各方向溅水的能力。
试验结束后，应根据被测医疗设备执行的标准要求检查外壳内部进水情况、电气安全性能及设备功能状态。
IPX3测试用于评价医疗电气设备外壳抵抗规定方向淋水的能力。
测试时根据被测设备尺寸选择摆管半径，并按照相应要求设置喷水覆盖角度、摆动范围、测试时间及样品状态，使医疗设备在规定条件下接受淋雨测试。
IPX4测试用于评价医疗电气设备外壳抵抗各方向溅水的能力。
试验时通过扩大摆管喷水覆盖范围，使设备外壳在更多方向接受喷水，并结合样品转台对规定区域进行防水性能验证。
本设备适用于医疗电气设备研发、产品型式试验、生产质量控制及第三方检测机构的外壳防水性能测试。
对于不同类型医疗设备，应根据产品实际使用环境、安装方式、防护等级及执行标准确定IPX3或IPX4测试条件。

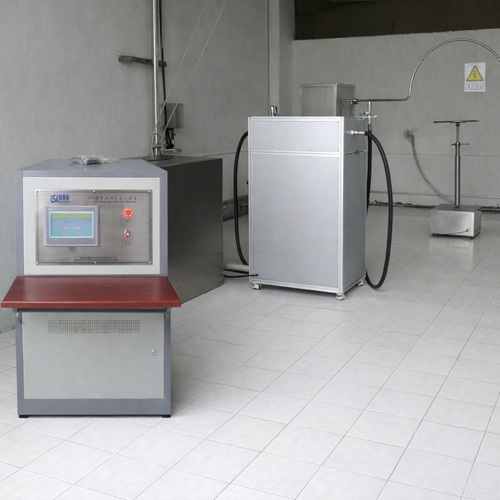

设备主要由不锈钢摆管、标准喷水孔组件、伺服驱动机构、自动样品转台、供水水泵、流量调节装置、净水装置、压力显示、触摸屏控制系统及自动吹气清洁系统组成。
不同尺寸的医疗设备可根据试样最大外形尺寸选择相应摆管半径，并根据测试需求设置摆动角度、摆速和转台运行参数。
医疗电气设备还可根据所需防水等级配套IPX1/2滴水试验、IPX5/6冲水试验以及IPX7/8浸水试验设备，形成不同等级的医疗设备外壳防水测试方案。
通用电工电子产品及普通外壳IPX3、IPX4防水测试可查看IPX3/4摆管淋雨试验装置。
