产品型号：LSK-B75
脚踏开关疲劳测试仪主要用于医用脚踏开关及相关脚控开关的机械耐久、反复踩踏和使用寿命测试。设备通过设定试验次数、踩踏速度及作用方式，连续模拟脚踏开关在医疗设备长期使用过程中的反复操作，用于评价踏板、转轴、复位机构及内部开关组件经过高频循环后的机械可靠性和电气通断稳定性，适用于医用脚踏开关研发、型式试验、质量控制及第三方检测。

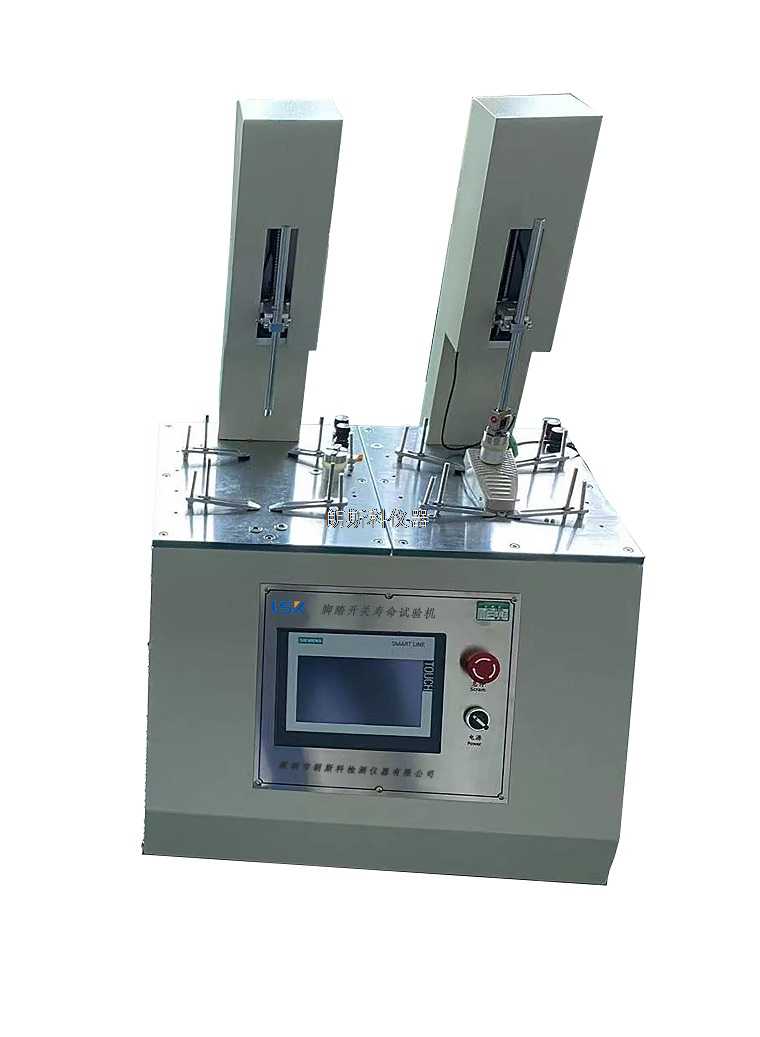

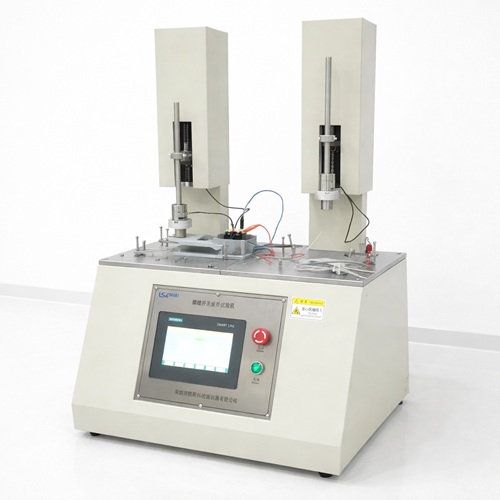

LSK-B75脚踏开关疲劳测试仪是一套用于医用脚踏开关反复操作寿命和机械耐久性能测试的专用设备，也常称为脚踏开关寿命试验机、医用脚踏开关寿命测试仪、脚踏开关耐久性试验机和脚踏开关疲劳试验机。
设备主要针对医用电气设备中使用的脚踏开关进行自动反复踩踏测试，通过电动执行机构模拟脚部反复操作开关的动作，并按照设定的试验次数和试验速度连续运行，用于检查脚踏开关经过大量操作循环后是否出现机械松动、卡滞、复位异常、结构损伤或功能失效。
YY/T 1057-2016《医用脚踏开关通用技术条件》对医用脚踏开关机械耐久性提出了明确要求。机械耐久性试验中，脚踏开关需要完成30000次空载、无工作电流的操作循环，开关可动部件应达到两个方向的最大操作位置。试验完成后，脚踏开关应无损伤，并保持预期功能完好。
LSK-B75采用双工位测试结构，可以同时安装两个脚踏开关进行耐久性测试。试验速度0～30次/min连续可调，试验次数可以根据测试项目进行设置。设备配有适用于不同外形脚踏开关的装夹结构，可根据样品尺寸、踏板高度和操作行程调整测试位置。
本设备主要用于机械耐久性和反复操作疲劳测试。脚踏开关1350N机械强度、1m自由跌落、启动力、工作电阻、连接电线弯曲和防水等项目属于医用脚踏开关的其他检测要求，应按照对应标准条款采用相应工装或检测设备完成。
脚踏开关疲劳测试主要用于评价产品在反复踩踏和长期循环操作后的机械结构稳定性、复位性能及电气通断可靠性。
测试过程中通常需要设定踩踏次数、试验速度及作用位置，并观察踏板是否出现卡滞、松动、复位异常、开关失灵或结构损伤。
对于医用脚踏开关，还应结合实际执行标准，对机械耐久、启动力、结构强度及长期使用后的安全性能进行综合评价。
| 技术项目 | LSK-B75技术参数 |
|---|---|
| 产品名称 | 脚踏开关疲劳测试仪 |
| 产品型号 | LSK-B75 |
| 试验工位 | 双工位 |
| 驱动方式 | 电动 |
| 试验速度 | 0～30次/min连续可调 |
| 试验次数 | 0～99999次可设置 |
| 试验方式 | 脚踏开关反复操作循环 |
| 控制方式 | 自动计数及循环控制 |
| 样品安装 | 多功能可调装夹治具 |
| 测试位置 | 根据脚踏开关踏板位置调整 |
| 主要用途 | 机械耐久性、操作寿命、反复踩踏疲劳试验 |
| 工作电源 | AC220V 50Hz |
| 适用标准 | YY/T 1057-2016、GB 9706.1-2020相关要求 |
| 系统类别 | 配置项目 | 技术说明 |
|---|---|---|
| 主体结构 | 机架 | 铝合金机架结构 |
| 驱动系统 | 驱动方式 | 电动驱动 |
| 测试系统 | 工位数量 | 双工位 |
| 执行机构 | 操作方式 | 模拟脚部反复踩踏动作 |
| 行程调节 | 测试位置 | 根据不同脚踏开关操作行程进行调整 |
| 夹具系统 | 样品固定 | 多功能可调夹具，适配不同规格脚踏开关 |
| 控制系统 | 次数设定 | 根据试验要求设定操作循环次数 |
| 控制系统 | 速度设定 | 0～30次/min连续可调 |
| 计数系统 | 自动计数 | 实时记录已完成操作次数 |
| 停机功能 | 到数停止 | 达到设定次数后自动停止 |
| 双工位控制 | 样品测试 | 可同时安装两个脚踏开关 |
| 电源系统 | 工作电源 | AC220V 50Hz |
| 安全保护 | 运行保护 | 配置急停及相应电气保护 |
医用脚踏开关机械耐久性能主要参考YY/T 1057-2016《医用脚踏开关通用技术条件》。
该标准适用于作为医用电气设备控制电路器件使用的脚踏开关，不包括气动式和液动式脚踏开关。
GB 9706.1-2020《医用电气设备 第1部分：基本安全和基本性能的通用要求》还对有电线连接的脚踏式控制装置提出了机械强度、疏忽操作和进液防护等安全要求。
因此，一套完整的医用脚踏开关检测项目通常不仅包括疲劳寿命试验，还可能涉及启动力、工作电阻、机械强度、跌落、连接线弯曲及防水等项目。
YY/T 1057-2016第5.1.4.1规定，脚踏开关应进行30000次空载操作循环。
这里的“空载”是指机械耐久性试验过程中不通过工作电流。
每个操作循环中，脚踏开关的可动部件应达到两个方向的最大操作位置。
完成30000次操作以后，脚踏开关应无损伤，并保持预期功能完好。
对于采用常开或常闭触头元件的脚踏开关，完成机械耐久性试验后还需要按照标准要求检查相应工作电阻和功能状态。
因此产品页面上虽然行业习惯叫“脚踏开关寿命试验机”，但对于YY/T 1057-2016这一项目，更准确的标准名称是：
脚踏开关机械耐久性试验。
30000次是YY/T 1057-2016规定的机械耐久性标准试验条件。
试验设备本身具有更大的计数范围，是为了满足不同企业标准、研发测试、寿命比较以及其他脚踏开关产品的试验需求。
例如产品研发阶段可能希望进行50000次、100000次或者更长时间的重复操作测试。
这些超过标准要求的循环属于企业研发或耐久性扩展测试，不能写成YY/T 1057-2016规定必须完成的次数。
因此：
标准要求的30000次 ≠ 设备只能做30000次。
YY/T 1057-2016规定的30000次机械耐久性试验为无工作电流的空载操作循环。
测试重点是脚踏开关机械结构经过反复踩踏以后是否仍然能够正常动作和复位。
这种试验主要考察踏板机械结构、转轴、弹簧、复位机构、内部机械传动部件、开关操作机构以及外壳和固定结构。
如果项目需要在带电条件下进行触点通断寿命试验，还需要根据实际产品标准和电气负载条件配置相应负载回路。
不能把“30000次空载机械耐久性”直接写成“30000次带电寿命”。
YY/T 1057-2016规定，医用脚踏开关启动力应不小于10N，并且不大于50N。
启动力是指使脚踏开关实现其预期控制功能所需要的最小操作力。
启动力过小，可能增加误操作风险。
启动力过大，则可能影响实际操作便利性。
进行启动力测试时，需要按照标准规定的受力面积和加载方向进行测量。
脚踏开关疲劳测试仪的核心用途是重复操作耐久性测试；如果需要同时进行精确启动力测量，应配置相应力值传感器和专用加载机构。
这是医用脚踏开关测试中非常容易混淆的两个项目。
| 对比项目 | 脚踏开关机械耐久性 | 脚踏开关机械强度 |
|---|---|---|
| 主要目的 | 检查反复操作后的寿命和功能 | 检查脚踏装置承受人体重量的能力 |
| 试验方式 | 反复踩踏操作 | 持续施加规定压力 |
| YY 1057要求 | 30000次空载操作 | 1350N保持1min |
| 主要条款 | YY/T 1057-2016第5.1.4.1 | YY/T 1057-2016第5.1.3.1 |
| GB9706相关 | 脚踏控制装置相关安全要求 | GB 9706.1-2020第15.4.7.1 |
| 是否可以互相替代 | 不可以 | 不可以 |
机械耐久性主要看大量重复动作以后开关还能不能正常工作。
1350N机械强度则模拟一个成人重量作用在脚踏式控制装置上的情况。
两项测试目的不同，所以不能只完成疲劳测试就认为1350N机械强度也已经完成。
这一点在实际检测中需要特别注意。
YY/T 1057-2016第5.1.3.1规定，1350N试验力施加在脚踏开关操作表面任意625mm²面积上，保持1min。
GB 9706.1-2020第15.4.7.1则规定脚踏式控制装置应能够支撑一个成人的重量，通过施加1350N作用力达1min进行检查，并规定作用力施加在直径30mm的区域。
所以进行正式测试时，应明确产品到底执行哪个标准条款，并按照对应工装面积进行加载。
不能简单把两个标准的压头尺寸混为一套参数。
YY/T 1057-2016机械强度试验还规定了脚踏开关意外跌落测试。
脚踏开关需要从1m高度自由跌落3次，试验后应无明显损伤，并按照标准要求继续检查启动力和预期功能。
因此，30000次机械耐久性试验、1350N机械强度试验和1m自由跌落试验属于三个不同的检测项目，不能相互替代。
脚踏开关疲劳测试仪主要解决的是机械耐久性反复操作项目，不能把所有脚踏开关检测项目混成一台“寿命机”的单一测试。
医疗脚踏开关耐久性试验需要完成大量重复操作。
采用双工位结构，可以同时安装两个样品进行测试，提高实验室批量检测效率。
对于不同尺寸的脚踏开关，可以通过调整夹具、执行机构位置及测试行程，使执行压头对准开关实际操作位置。
双工位设计尤其适合研发验证、供应商来料比较及批量抽检。
不是。
虽然提高操作速度可以缩短完成30000次测试所需要的总时间，但操作速度必须保证脚踏开关每个循环都能够完成完整动作和正常复位。
如果速度过快，开关尚未完全释放就进入下一循环，实际机械运动状态可能与正常使用存在较大差异。
因此测试速度应根据标准要求、产品结构以及脚踏开关正常动作特性合理设定。
LSK-B75试验速度0～30次/min连续可调，可根据样品实际操作状态设置测试速度。
完成规定操作循环后，需要检查脚踏开关是否出现机械损伤以及预期功能是否正常。
常见检查项目包括踏板是否松动、是否能够正常复位、操作是否卡滞、机械结构是否开裂、紧固件是否松动、控制功能及触头工作状态是否正常，以及启动力是否仍满足要求。
对于使用常开或常闭触头元件的脚踏开关，还需要根据标准检查工作电阻。
因此30000次计数完成只是测试过程结束，并不代表样品自动判定合格。
脚踏开关常用于需要操作者在双手工作状态下控制设备功能的医疗电气设备。
例如部分手术设备、牙科设备、康复治疗设备、医疗影像设备、理疗设备以及其他需要脚部操作的医用电气设备。
不同医疗设备所使用的脚踏开关结构和功能可能不同。
产品除满足YY 1057相关要求外，还可能需要满足其配套医疗设备专用标准中的附加要求。
YY/T 1057-2016的适用范围主要是作为医用电气设备控制电路器件使用的脚踏开关。
该标准明确不包括气动式和液动式脚踏开关。
因此，如果客户测试的是气动或液压脚踏控制器，应先确认相应产品标准，不能直接把YY/T 1057-2016全部要求套用到所有脚踏控制装置上。
首先确认被测样品执行YY/T 1057-2016机械耐久性，还是其他产品标准规定的寿命试验。
随后应确认脚踏开关最大外形尺寸、踏板数量、操作行程、正常启动力、单次测试样品数量、总循环次数和试验速度，并确认项目属于空载机械耐久测试，还是还需要启动力、1350N机械强度或带电负载寿命等扩展检测。
如果只是YY/T 1057-2016第5.1.4.1机械耐久性，设备应重点保证操作循环完整、计数准确、样品夹持稳定以及长时间连续运行可靠。
如果客户还需要1350N机械强度、启动力和其他测试，则应根据项目增加相应独立加载和测量功能。
深圳市朗斯科检测仪器有限公司LSK-B75脚踏开关疲劳测试仪用于医用脚踏开关机械耐久性及反复操作寿命测试。
设备采用电动驱动、双工位结构，试验速度0～30次/min连续可调，可以按照测试要求设置操作循环次数。
多功能样品夹具可以根据不同脚踏开关外形和踏板位置进行调整，适用于医疗器械生产企业、检测实验室、研发机构及脚踏开关生产企业进行耐久性验证。
对于YY/T 1057-2016项目，可用于脚踏开关30000次空载机械耐久性测试。
如客户还需要启动力、工作电阻、1350N机械强度、1m自由跌落、连接电线弯曲或进液防护测试，应按照对应标准条款配置相应检测工装。
脚踏开关疲劳测试仪｜脚踏开关疲劳寿命试验机｜脚踏开关寿命试验装置｜脚踏开关耐久试验机｜医用脚踏开关疲劳测试仪｜医用脚踏开关寿命试验装置｜脚控开关疲劳试验机
脚踏开关疲劳测试仪和脚踏开关寿命试验机是一种设备吗？
通常属于同一类反复操作耐久性设备。行业中还常称脚踏开关寿命测试仪、脚踏开关耐久性试验机。
YY 1057脚踏开关需要做多少次寿命试验？
YY/T 1057-2016第5.1.4.1规定30000次空载操作循环。
30000次是带电测试吗？
不是。标准这一项规定的是无工作电流的机械耐久性操作循环。
脚踏开关启动力是多少？
YY/T 1057-2016规定启动力不小于10N、不大于50N。
脚踏开关1350N测试是不是疲劳试验？
不是。1350N保持1min属于机械强度试验，与30000次机械耐久性属于不同项目。
脚踏开关还需要做跌落吗？
YY/T 1057-2016机械强度项目中包括从1m高度自由跌落3次的试验。
可以把测试速度调得很快来缩短时间吗？
可以在设备允许范围内调整，但必须保证每次踩踏和释放动作完整，不能因为速度过高改变开关正常机械运动状态。
两工位可以测试不同型号脚踏开关吗？
只要夹具、操作行程和测试位置能够正确调整，可以根据设备实际结构分别安装适合的样品。
相关检测项目
脚踏开关完整检测除了机械耐久性外，还可能涉及1350N机械强度、启动力、工作电阻、自由跌落、电线弯曲和进液防护。
