产品型号：LSK- B70
富氧火花点燃试验装置LSK-B70主要用于医疗电气设备、ME设备及相关产品在富氧或氧富集环境条件下的火花点燃危险与着火风险测试。设备依据GB 9706.1-2020及IEC 60601-1相关要求设计，可对试验电压、电流、氧气流量、火花点燃次数及点燃时间等参数进行控制和监测，适用于医疗电气设备研发、型式试验、质量验证及第三方检测实验室的富氧环境安全测试。
富氧火花点燃试验装置主要用于模拟医疗电气设备及相关产品在富氧环境条件下可能产生的电火花点燃风险，对规定电气条件、氧气环境和电极动作条件下是否发生引燃进行验证。
设备依据GB 9706.1-2020及IEC 60601-1相关要求设计，通过控制电极接触与分离、试验电压、电流、氧气流量、火花点燃次数和点燃时间等参数，完成医疗电气设备富氧环境相关安全试验。
本设备型号为 LSK-B70，采用西门子触摸屏和西门子PLC控制，试验过程可视化，适用于医疗电气设备生产企业、研发实验室及第三方检测机构。
| 项目 | 技术参数 |
|---|---|
| 铜电极 | φ3mm 1条；φ1mm 1条 |
| 可调直流电源 | DC 0～100V可调 |
| 电阻 | 0～200Ω可调 |
| 电感 | 0～12mL可调 |
| 电容 | 0～1500μF可调 |
| 数显电压表 | 0～500V，精度0.5%，显示精度0.1V |
| 数显电流表 | 0～5A，精度0.5%，显示精度0.01A |
| 功率因素表 | PF 0～1，显示精度0.01 |
| 探针移动速度 | 0～20mm/s，速度精度0.1m/s |
| 火花点燃次数 | 1～9999次可设置 |
| 点燃时间 | 0～9.99s可设置 |
| 氧气流量计 | 0～10L/min，2%FS |
| 控制系统 | 西门子触摸屏＋西门子PLC |
GB 9706.1-2020《医用电气设备 第1部分：基本安全和基本性能的通用要求》
IEC 60601-1 Medical electrical equipment — Part 1: General requirements for basic safety and essential performance
设备主要针对上述标准涉及的医疗电气设备富氧环境安全测试要求，用于相关火花点燃危险及着火风险验证。
试验时通过流量计对氧气流量进行控制，并由步进电机带动丝杆移动试验探针，使电极按照设定条件完成接触及分离动作。
控制系统对试验电压、电流、点燃次数、点燃时间等参数进行设置和监测，在规定的富氧环境及电气条件下产生相应试验状态，观察是否发生点燃等现象，从而对医疗电气设备相关部位的富氧环境着火危险进行评价。

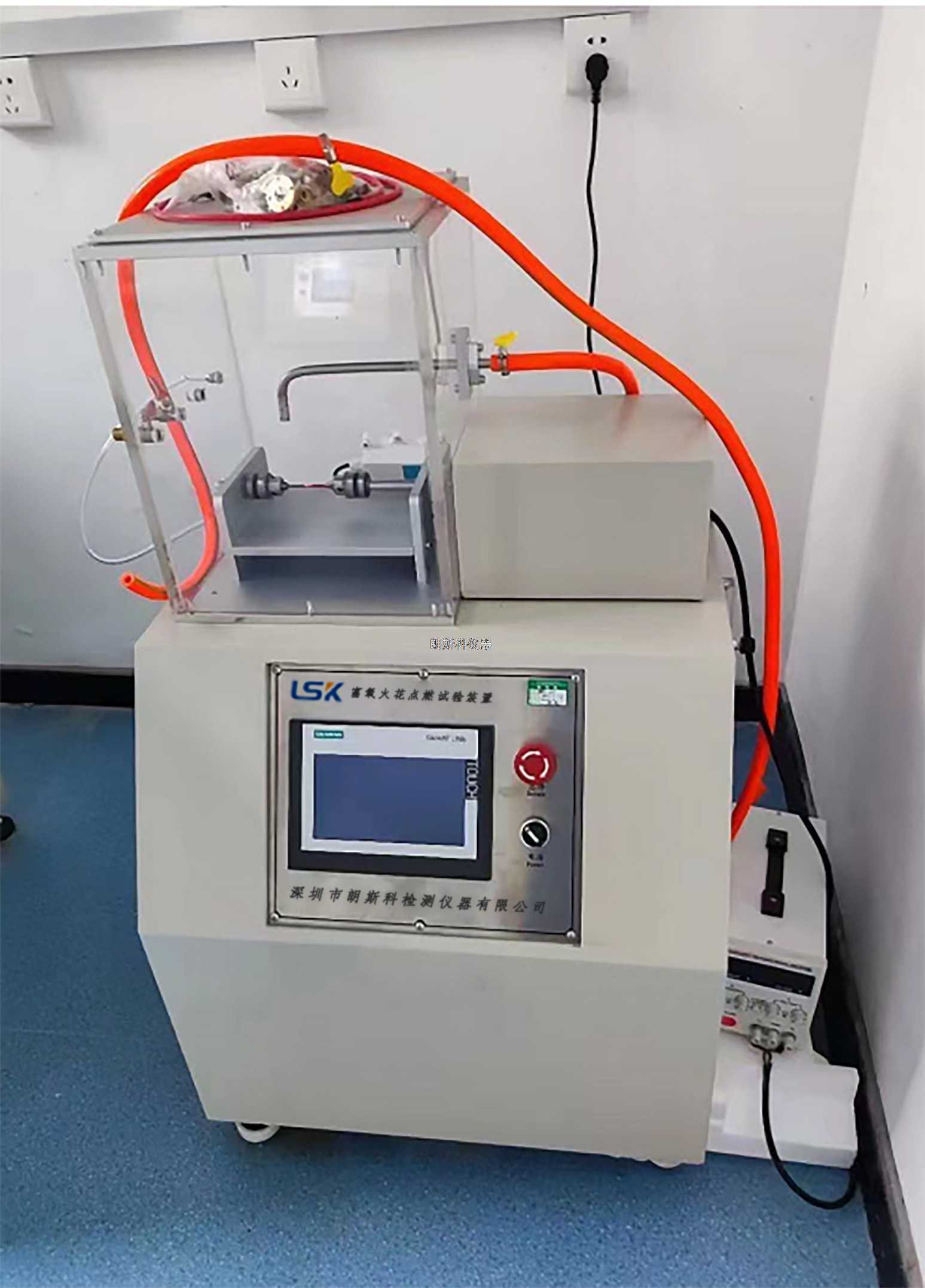

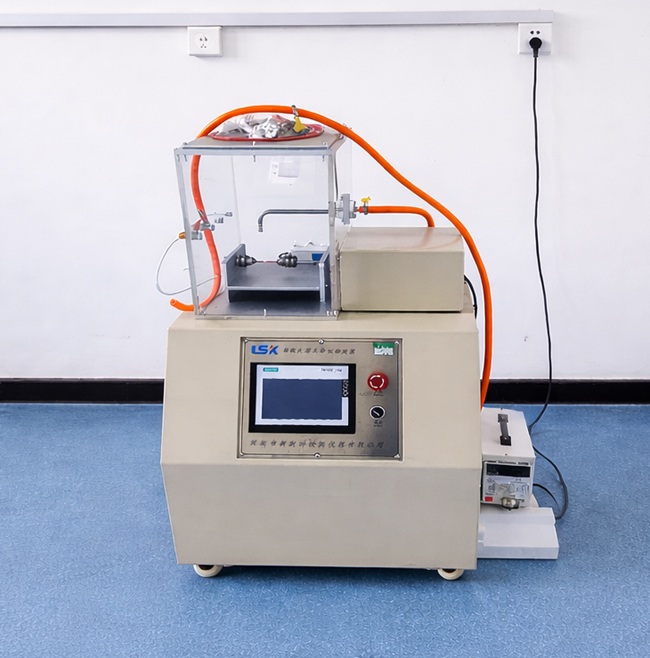

设备外框采用透明防护结构，便于试验人员观察电极动作及试验现象。该工作原理沿用336原设备资料，不改变原设备工作方式。
试验前根据所执行的标准及试验对象确定相应试验条件，对电极、氧气供应以及电气参数进行检查。
通过触摸屏设置相关测试参数后，PLC控制探针驱动机构执行电极接触与分离动作，同时配合氧气流量控制以及电压、电流监测完成测试。
火花点燃次数可在1～9999次范围内设置，点燃时间可在0～9.99s范围内设置。实际试验次数、时间、电气条件以及结果判定应以所执行标准相应条款为准，不以设备最大设置范围代替标准规定。
本装置主要用于：
医疗电气设备富氧环境安全试验；
ME设备及相关产品富氧环境着火危险验证；
医疗电气设备研发阶段的防火安全测试；
生产企业产品验证及质量控制；
第三方检测机构医疗电气安全测试项目；
GB 9706.1及IEC 60601-1相关富氧环境试验。

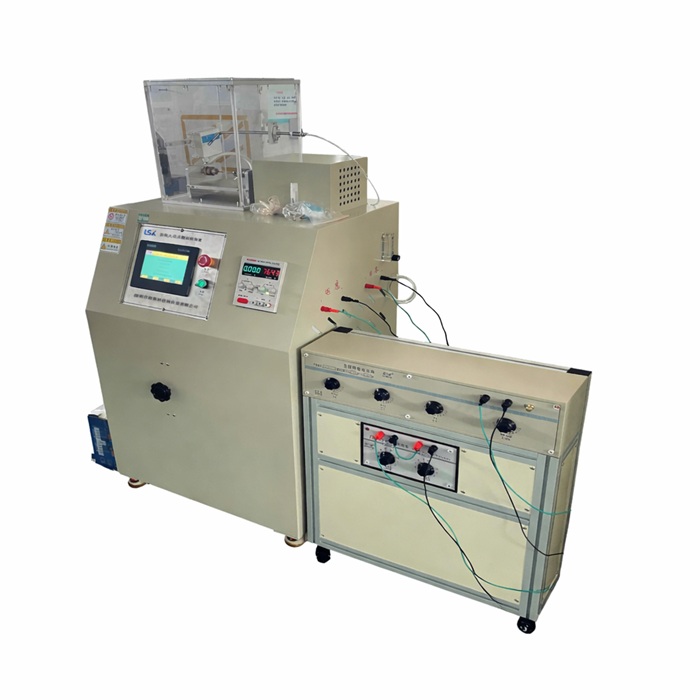

LSK-B70主要由试验电极组件、可调直流电源、电阻/电感/电容调节部分、电压电流检测部分、氧气流量控制部分、探针移动机构、透明试验防护结构以及触摸屏和PLC控制系统组成。
设备通过电气参数控制、氧气流量控制和机械动作控制相互配合，完成医疗电气设备富氧环境相关试验。
对于不同医疗电气设备、试样结构或实验室配置要求，可根据实际测试项目确认相应试验方案及设备配置。
