产品型号：LSK-SCD3
储水式电热水器试验装置符合GB 21519（能效标准）和GB/T 20289（性能标准），可实现测试项目：热效率、24小时固有能耗系数、热水输出率、温度回差等；提供储水式电热水器能效等级评定测试条件。其中1工位满足GB/T4706.12附录AA中泄漏电流测试。

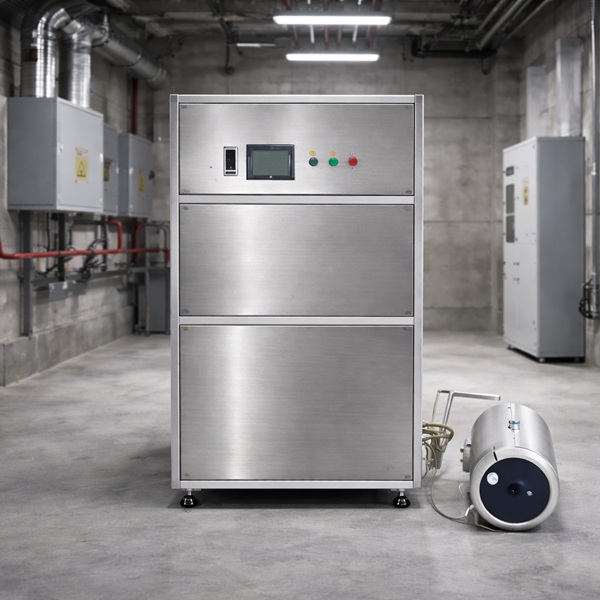

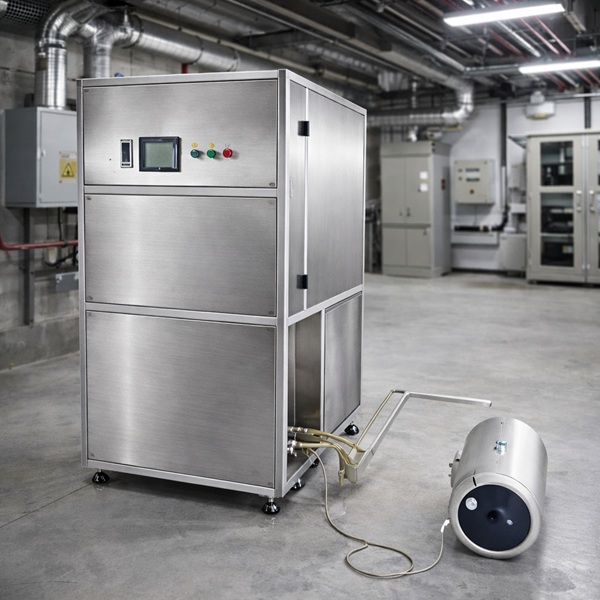

储水式电热水器试验装置
依据标准
符合GB 21519（能效标准）和GB/T 20289（性能标准），可实现测试项目：热效率、24小时固有能耗系数、热水输出率、温度回差等；提供储水式电热水器能效等级评定测试条件。其中1工位满足GB/T4706.12附录AA中泄漏电流测试。
2 实验室规格
2.1 房体
Ø 外部尺寸：5000L×4200W×3200H
Ø 保温墙体：用δ100mm聚氨脂发泡保温库板组装而成，内外表面材料为δ0.8mm彩色钢板，生产厂家为国内品牌；
Ø 实验室门：高×宽：2200mm×1500mm，双开门，门上带有观察窗300W×500H，照明采用国际品牌厂家三防荧光灯照明（贴顶安装）地面为环氧自流坪；台位设有排水管道或排水槽避免测试机排水溅到地面上
2.2 储水式电热水器试验性能室环境条件
Ø 试验工况温度：(18~45) ±2℃。
Ø 环境相对湿度：（40%-80% RH）±10%RH
Ø 风速：≤0.25m/s
2.3 储水式电热水器试验测试工位
Ø 数量：4个,304不锈钢材质；承重500kg/工位；
Ø 分两排布置，2排，单面挂，每排2工位，靠近实验室侧壁；
Ø 长×宽×高 ：1200mm×900mm×2000mm ；
Ø 挂钩：不锈钢（可加绝缘垫），左右可移动（间距可调），且挂钩高度适中，方便使用；
储水式电热水器试验装置也称电热水器能效测试室、储水式热水器性能实验室、热水器能效测试系统或热水器综合性能测试装置，适用于储水式电热水器研发、质检及实验室测试。
GB 21519-2008《储水式电热水器能效限定值及能效等级》和GB/T 20289-2006《储水式电热水器》目前仍为现行标准；安全试验可结合现行GB/T 4706.12-2024《家用和类似用途电器的安全 第12部分：储水式热水器的特殊要求》。具体项目应按实际检测要求配置。
系统可开展热效率、24小时固有能耗系数、热水输出率和温度相关性能测试。设备配置4个测试工位，环境温度18～45℃范围内控制，相对湿度40%～80%RH，试验区域风速不大于0.25m/s。
系统由保温性能实验室、4个304不锈钢测试工位、环境温湿度控制、供排水、电气测量及数据采集等部分组成。每工位承重500kg，可根据热水器容量、安装方式及测试项目进行配置。
