电热垫外罩试验用冲击装置

电热垫外罩试验用冲击装置

1.概述：用于检测塑料层构成的防潮性器具的外套在低温下的柔软性。

2.依据标准：试验符合UL130:2001第16.1条和GB4706.8-2008第21.109条。

3.技术特点：本装置整体采用不锈钢制作，配置有橡胶止动垫。

4.主要参数：

1）试样大小：145*50；

2）钢臂组件质量：3.1kg±0.03kg;

3) 冲击角度：臂与水平成85°；

4）主要配置：钢砧，橡胶止动垫；

产品用途、应用范围与常用名称

电热垫外罩试验用冲击装置也称电热垫外套冲击试验装置、柔性发热器具低温冲击装置或外罩柔性测试设备，主要用于评价电热垫外套材料在低温状态下受到冲击后的完整性和柔性。

适用标准与国内外标准对应关系

电热垫外罩低温冲击试验可依据GB/T 4706.8-2024相关要求，样品预处理、冲击结构、冲击角度及组件质量按对应条款执行。

测试原理、关键参数与测试方法

试验时将按要求处理后的外罩试样放置在钢砧位置，通过规定质量的摆臂从设定角度释放并冲击试样，以评价低温后的柔性及抗机械损伤能力。设备采用摆臂冲击结构，并按试验要求配置相应质量的冲击组件。

设备组成、选型建议、相关设备与技术服务

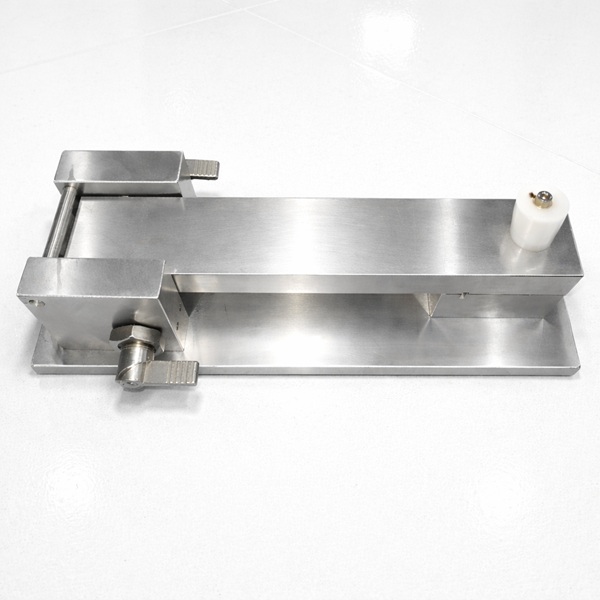

装置主要由不锈钢底座、钢砧、旋转冲击臂、橡胶止动结构及试样固定部件组成。设备结构应保证冲击重复性，同时避免固定件对试样造成非预期损伤。

相关设备可参考电热毯柔性织物渗漏试验装置和电热毯弯折试验机。
