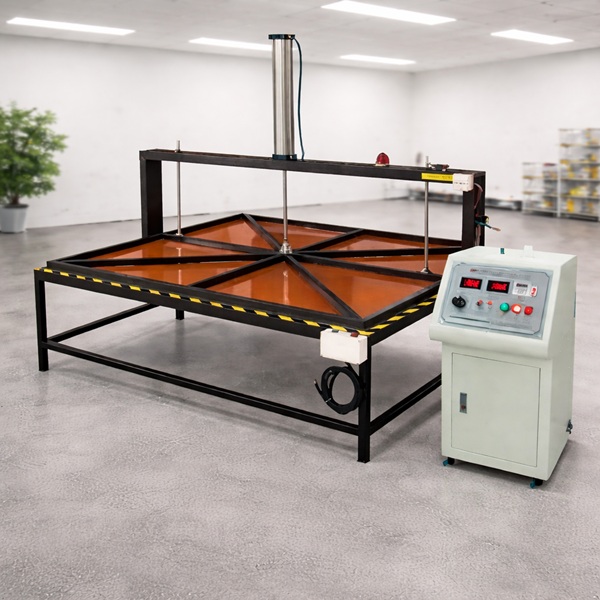

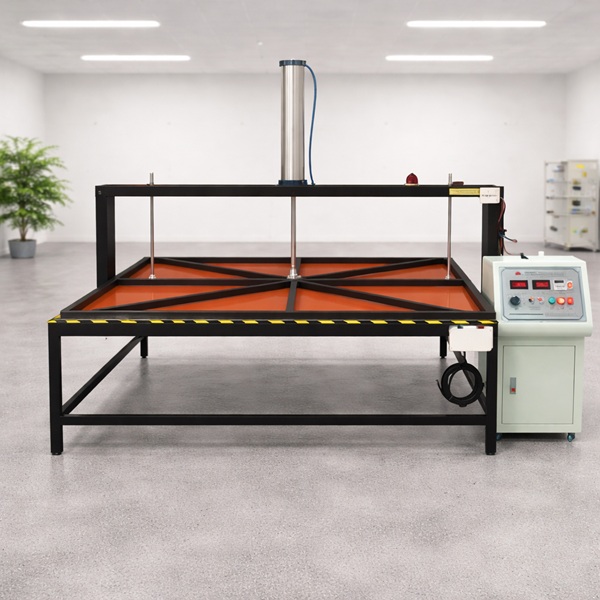

电热毯耐电压试验装置

电热毯耐电压试验装置

设备满足标准：

满足GB4706.8-2003第13条及IEC60335-2-17相关标准要求。电热毯成品耐电压试验在线检测试验装置可适用于电热毯生产企业对电热毯成品进行出厂耐高电压检查。

主要技术参数：

设备电源：220V／50HZ； 气源：6～8KG／C㎡；(气源需方自备，0.05m3/min,8kgf)

试验电压：500～10000V（交流）； 500～6000V（直流）

试验容量：500VA（相当于漏电流40～50mA）；

数字显示试验电压和漏电流，不及格声光报警；

试验工作台面尺寸：2600×2400×700；

上、下绝缘工作台面，台面铺设金属材料作为耐压试验的低端，试品电源接试验电源高端；

耐压工作台采用气动控制系统，单侧起落，单侧固定转轴，通过上台面的自动开合实现试品的压合动作和供电测试；或采用气压或液压顶起机构（非自动），通过人工辅助动作实现上台面的开合（该方式下操作人员通过顶起机构的省力结构可以方便地操作，其结构相当于汽车后尾箱的顶起机构）；

试验节拍 gt;16秒，其中设备开、合动作占時约10秒左右；

铝合金机架结构,进口气缸（或液动、气动顶起机构），可靠美观。

产品用途、应用范围与常用名称

电热毯耐电压试验装置也称电热毯耐压测试台、电热毯成品高压测试装置或柔性发热器具耐电压检测设备，适用于生产线出厂检验、研发验证和实验室电气安全测试。

适用标准与国内外标准对应关系

电热毯、电热垫及类似柔性发热器具的耐电压试验可依据GB/T 4706.8-2024及IEC 60335-2-17相关要求，试验电压、持续时间、漏电流限值和判定条件按对应条款执行。

测试原理、关键参数与测试方法

测试时将电热毯放置于上下测试平台之间，通过金属电极或规定测试结构向样品施加交流或直流试验电压，同时检测漏电流并自动判断测试结果。设备交流试验电压500～10000V、直流500～6000V。

设备组成、选型建议、相关设备与技术服务

设备由耐压测试电源、绝缘测试平台、压合机构、气动或辅助升降系统、漏电流检测和声光报警系统组成。选型时应确认产品尺寸、测试电压、试验容量和生产节拍。
